TPSMC15A
数据手册.pdfLittelfuse(力特)
主动器件
TPSMC15A中文资料参数规格
技术参数
钳位电压 21.2 V
测试电流 1 mA
最大正向浪涌电流（Ifsm） 200 A
脉冲峰值功率 1500 W
最小反向击穿电压 14.3 V
击穿电压 14.3 V
正向电压Max 3.5 V
工作温度Max 150 ℃
工作温度Min -65 ℃
工作结温 -65℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 DO-214AB
外形尺寸
长度 7.11 mm
宽度 6.22 mm
高度 2.62 mm
封装 DO-214AB
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 汽车级
符合标准
RoHS标准
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
TPSMC15A引脚图与封装图
TPSMC15A引脚图

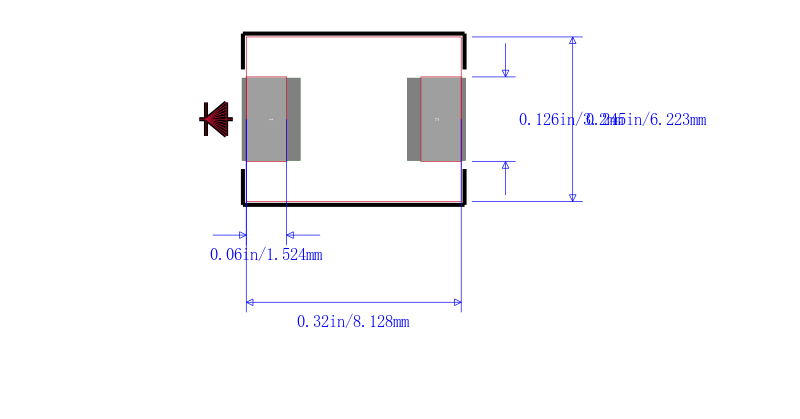

TPSMC15A封装图

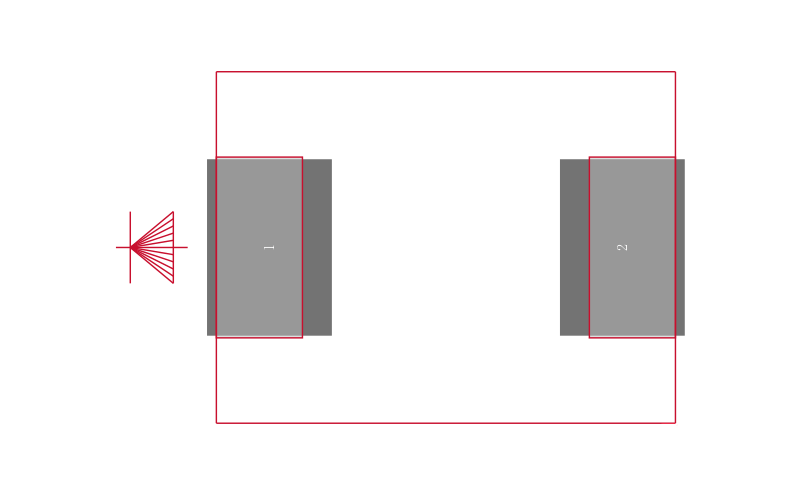

TPSMC15A封装焊盘图
替代型号TPSMC15A
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TPSMC15A 品牌： Littelfuse 力特 封装： DO-214AB | 当前型号 | 单向 12.8V 1500W | 当前型号 |
| 型号： 1.5SMC15A 品牌： 力特 封装： DO-214AB 15V 1.5kW | 完全替代 | SMC 系列 15 V 1.5 kW 表面贴装 单向 瞬态电压抑制二极管 - DO-214AB | TPSMC15A和1.5SMC15A的区别 |
| 型号： SMF16A-T13 品牌： 力特 封装： SOD-123F | 功能相似 | SOD-123F 16V 200W | TPSMC15A和SMF16A-T13的区别 |
| 型号： P6KE36A 品牌： 摩托罗拉 封装： | 功能相似 | ZENER OVERVOLTAGE TRANSIENTSUPPRESSORS | TPSMC15A和P6KE36A的区别 |
