TLP2403F

Toshiba 东芝电子元器件分类

Optocoupler DC-IN 1CH Darlington With Base DC-OUT 8Pin SO

Optoisolator Darlington with Base Output 3750Vrms 1 Channel 8-SO

得捷:
OPTOISO 3.75KV DARL W/BASE 8SO

艾睿:
Optocoupler DC-IN 1-CH Darlington With Base DC-OUT 8-Pin SO

安富利:
Optocoupler DC-IN 1-CH Darlington With Base DC-OUT 8-Pin SO

Chip1Stop:
Optocoupler DC-IN 1-CH Darlington With Base DC-OUT 8-Pin SO

TLP2403F中文资料参数规格

技术参数

通道数 1

正向电压 1.45 V

耗散功率 100 mW

隔离电压 3750 Vrms

正向电流 20 mA

输出电压Max 18 V

输入电流Min 20 mA

正向电压Max 1.7 V

耗散功率Max 100 mW

封装参数

安装方式 Surface Mount

封装 SO-8

外形尺寸

封装 SO-8

物理参数

工作温度 -40℃ ~ 100℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TLP2403F引脚图与封装图

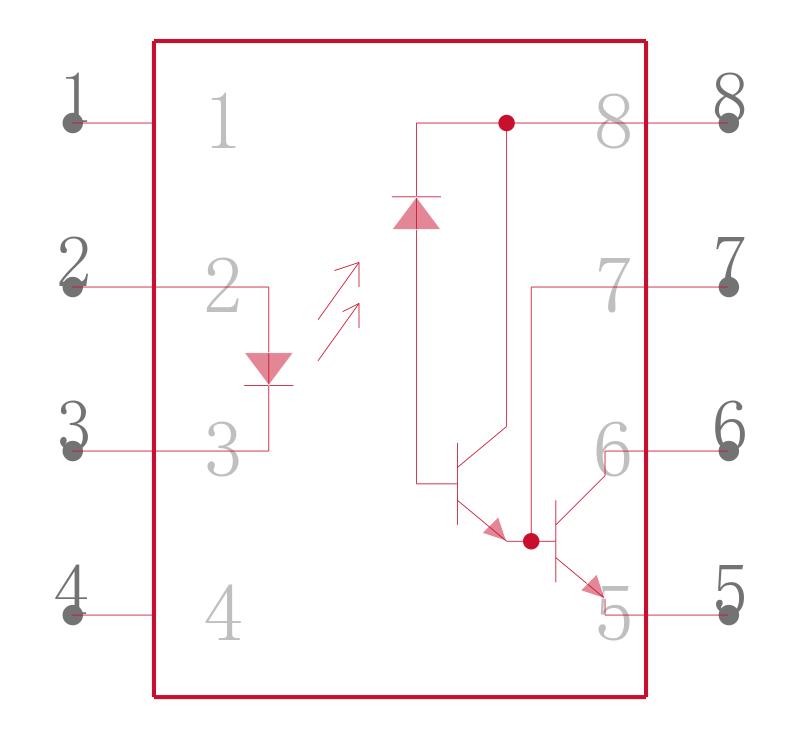

TLP2403F引脚图

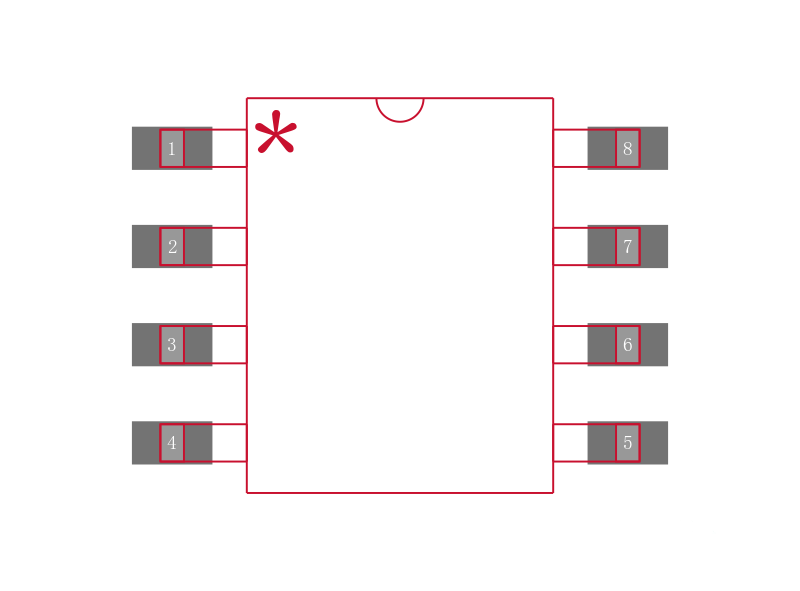

TLP2403F封装图

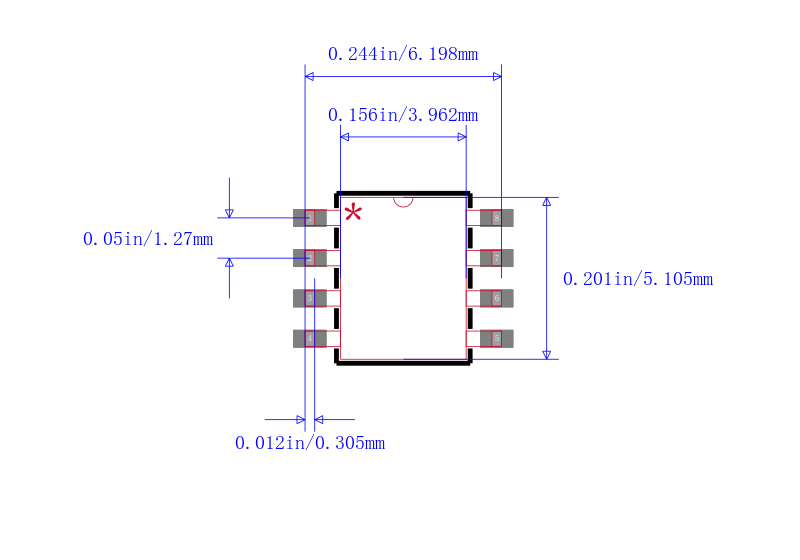

TLP2403F封装焊盘图
