TLV2772AIDG4

TLV2772AIDG4

TI 德州仪器 主动器件

家庭的2.7高转换率轨至轨输出运算放大器,带有关断 FAMILY OF 2.7-HIGH-SLEW-RATE RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN

description

The TLV277x CMOS operational amplifier family combines high slew rate and bandwidth, rail-to-rail output swing, high output drive, and excellent dc precision. The device provides 10.5 V/µs of slew rate and 5.1 MHz of bandwidth while only consuming 1 mA of supply current per channel. This ac performance is much higher than current competitive CMOS amplifiers. The rail-to-rail output swing and high output drive make these devices a good choice for driving the analog input or reference of analog-to-digital converters. These devices also have low distortion while driving a 600-Ωload for use in telecom systems.

High Slew Rate. . . 10.5 V/µs Typ

High-Gain Bandwidth. . . 5.1 MHz Typ

Supply Voltage Range 2.5 V to 5.5 V

Rail-to-Rail Output

360 µV Input Offset Voltage

Low Distortion Driving 600-Ω 0.005% THD+N

1 mA Supply Current Per Channel

2 pA Input Bias Current

Characterized From TA= −55°C to 125°C

Available in MSOP and SOT-23 Packages

Micropower Shutdown Mode...IDD< 1 µA

Available in Q-Temp Automotive

   High Reliability Automotive Applications

   Configuration Control / Print Support

   Qualification to Automotive Standards

17 nV/√HzInput Noise Voltage

TLV2772AIDG4中文资料参数规格
技术参数

供电电流 1 mA

电路数 2

通道数 2

耗散功率 0.725 W

共模抑制比 70 dB

输入补偿漂移 2.00 µV/K

带宽 5.10 MHz

转换速率 10.5 V/μs

增益频宽积 5.1 MHz

输入补偿电压 500 µV

输入偏置电流 2 pA

耗散功率Max 725 mW

共模抑制比Min 70 dB

电源电压Max 6 V

电源电压Min 2.5 V

封装参数

安装方式 Surface Mount

引脚数 8

封装 SOIC-8

外形尺寸

封装 SOIC-8

物理参数

工作温度 -40℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Rail, Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TLV2772AIDG4引脚图与封装图

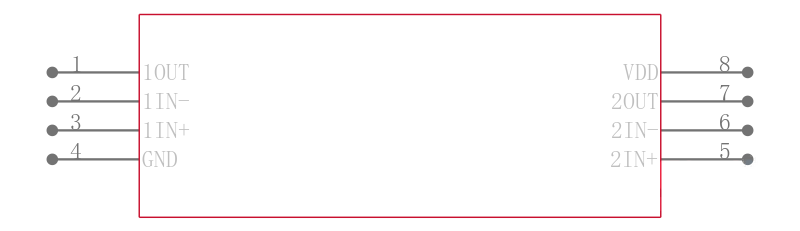

TLV2772AIDG4引脚图

TLV2772AIDG4引脚图

TLV2772AIDG4封装图

TLV2772AIDG4封装图

TLV2772AIDG4封装焊盘图

TLV2772AIDG4封装焊盘图

在线购买TLV2772AIDG4
型号 制造商 描述 购买
TLV2772AIDG4 TI 德州仪器 家庭的2.7高转换率轨至轨输出运算放大器,带有关断 FAMILY OF 2.7-HIGH-SLEW-RATE RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN 搜索库存
替代型号TLV2772AIDG4
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: TLV2772AIDG4

品牌: TI 德州仪器

封装: SOIC 5.1MHz 2Channel 8Pin

当前型号

家庭的2.7高转换率轨至轨输出运算放大器,带有关断 FAMILY OF 2.7-HIGH-SLEW-RATE RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN

当前型号

型号: TLV2772AIDRG4

品牌: 德州仪器

封装: SOIC 5.1MHz 2Channel 8Pin

完全替代

家庭的2.7高转换率轨至轨输出运算放大器,带有关断 FAMILY OF 2.7-HIGH-SLEW-RATE RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN

TLV2772AIDG4和TLV2772AIDRG4的区别

型号: TLV2772AID

品牌: 德州仪器

封装: SOIC 5.1MHz 2Channel 8Pin

类似代替

CMOS 运算放大器### 运算放大器,Texas Instruments

TLV2772AIDG4和TLV2772AID的区别

型号: TLV2772AIDR

品牌: 德州仪器

封装: SOIC 5.1MHz 2Channel 8Pin

类似代替

家庭2.7 -V高转换率轨至轨输出运算放大器,带有关断 FAMILY OF 2.7-V HIGH-SLEW-RATE RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS WITH SHUTDOWN

TLV2772AIDG4和TLV2772AIDR的区别
