TLV2470AIPE4
TI
德州仪器
电子元器件分类
TLV2470AIPE4中文资料参数规格
技术参数
供电电流 600 µA
电路数 1
通道数 1
耗散功率 1200 mW
共模抑制比 64 dB
输入补偿漂移 400 nV/K
带宽 2.80 MHz
转换速率 1.50 V/μs
增益频宽积 2.8 MHz
过温保护 No
输入补偿电压 250 µV
输入偏置电流 2.5 pA
工作温度Max 125 ℃
工作温度Min -40 ℃
增益带宽 2.8 MHz
电源电压Max 6 V
电源电压Min 2.7 V
封装参数
安装方式 Through Hole
引脚数 8
封装 PDIP-8
外形尺寸
长度 9.81 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TLV2470AIPE4引脚图与封装图

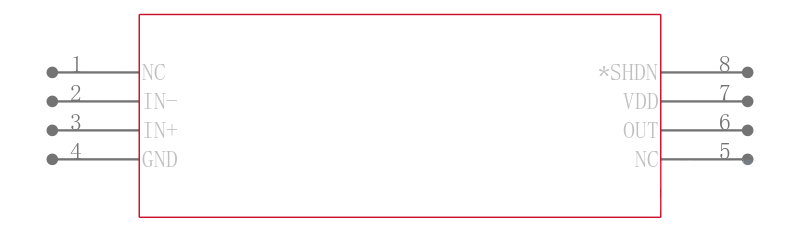

TLV2470AIPE4引脚图
TLV2470AIPE4封装图
TLV2470AIPE4封装焊盘图
在线购买TLV2470AIPE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLV2470AIPE4 | TI 德州仪器 | FAMILY 600毫安/通道280 MHz的轨到轨输入/输出高驱动运算放大器，带有关断 FAMILY OF 600-mA/Ch 2.8-MHz RAIL-TO-RAIL INPUT/OUTPUT HIGH-DRIVE OPERATIONAL AMPLIFIERS WITH SHUTDOWN | 搜索库存 |
替代型号TLV2470AIPE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLV2470AIPE4 品牌： TI 德州仪器 封装： SOIC 8Pin 1.5V/us 1Channel | 当前型号 | FAMILY 600毫安/通道280 MHz的轨到轨输入/输出高驱动运算放大器，带有关断 FAMILY OF 600-mA/Ch 2.8-MHz RAIL-TO-RAIL INPUT/OUTPUT HIGH-DRIVE OPERATIONAL AMPLIFIERS WITH SHUTDOWN | 当前型号 |
| 型号： TLV2470CP 品牌： 德州仪器 封装： SOIC 2.8MHz 1Channel 8Pin | 类似代替 | 家庭为600mA /通道2.8MHz轨到轨输入/输出高驱动运算放大器，带有关断 FAMILY OF 600mA/Ch 2.8MHz RAIL-TO-RAIL INPUT/OUTPUT HIGH-DRIVE OPERATIONAL AMPLIFIERS WITH SHUTDOWN | TLV2470AIPE4和TLV2470CP的区别 |
| 型号： TLV2470AIP 品牌： 德州仪器 封装： SOIC 2.8MHz 1Channel 8Pin | 类似代替 | 家庭600レA /通道2.8MHz轨到轨输入/输出高驱动运算放大器，带有关断 FAMILY OF 600レA/Ch 2.8MHz RAIL-TO-RAIL INPUT/OUTPUT HIGH-DRIVE OPERATIONAL AMPLIFIERS WITH SHUTDOWN | TLV2470AIPE4和TLV2470AIP的区别 |
| 型号： TLV2470IP 品牌： 德州仪器 封装： DIP 8Pin 1.4V/us 1Channel | 类似代替 | 家庭600レA /通道2.8MHz轨到轨输入/输出高驱动运算放大器，带有关断 FAMILY OF 600レA/Ch 2.8MHz RAIL-TO-RAIL INPUT/OUTPUT HIGH-DRIVE OPERATIONAL AMPLIFIERS WITH SHUTDOWN | TLV2470AIPE4和TLV2470IP的区别 |
