TLV2452AIDG4
TI
德州仪器
主动器件
TLV2452AIDG4中文资料参数规格
技术参数
输出电流 10mA @5V
供电电流 23 µA
电路数 2
通道数 2
耗散功率 0.71 W
共模抑制比 70 dB
输入补偿漂移 300 nV/K
带宽 220 kHz
转换速率 110 mV/μs
增益频宽积 220 kHz
输入补偿电压 300 µV
输入偏置电流 500 pA
工作温度Max 125 ℃
工作温度Min -40 ℃
增益带宽 0.22 MHz
耗散功率Max 710 mW
共模抑制比Min 70 dB
电源电压Max 6 V
电源电压Min 2.7 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 SOIC-8
外形尺寸
封装 SOIC-8
物理参数
工作温度 -40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/06/15
TLV2452AIDG4引脚图与封装图

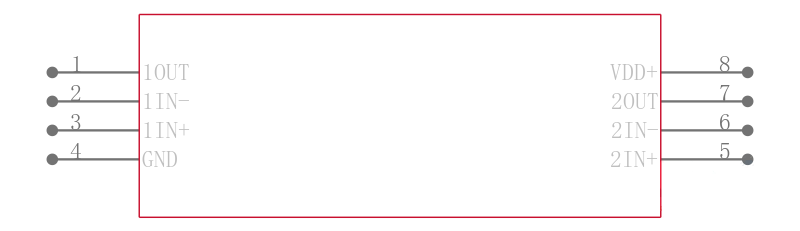

TLV2452AIDG4引脚图
TLV2452AIDG4封装图
TLV2452AIDG4封装焊盘图
