TLC272CPWG4
TI
德州仪器
主动器件
TLC272CPWG4中文资料参数规格
技术参数
输出电流 ≤30 mA
供电电流 1.9 mA
电路数 2
通道数 2
耗散功率 0.525 W
共模抑制比 65 dB
输入补偿漂移 1.80 µV/K
带宽 1.70 MHz
转换速率 3.60 V/μs
增益频宽积 1.7 MHz
输入补偿电压 1.1 mV
输入偏置电流 0.7 pA
工作温度Max 85 ℃
工作温度Min 40 ℃
耗散功率Max 525 mW
共模抑制比Min 65 dB
电源电压Max 16 V
电源电压Min 3 V
封装参数
安装方式 Surface Mount
引脚数 8
封装 TSSOP-8
外形尺寸
长度 3 mm
宽度 4.4 mm
高度 1.15 mm
封装 TSSOP-8
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TLC272CPWG4引脚图与封装图

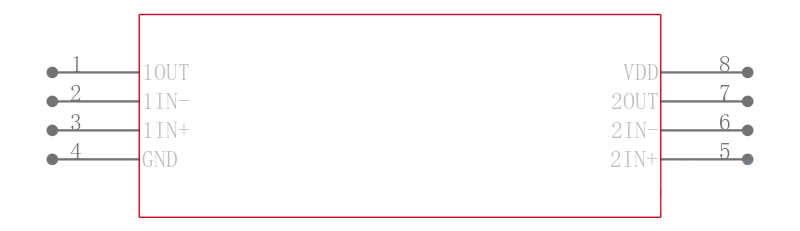

TLC272CPWG4引脚图

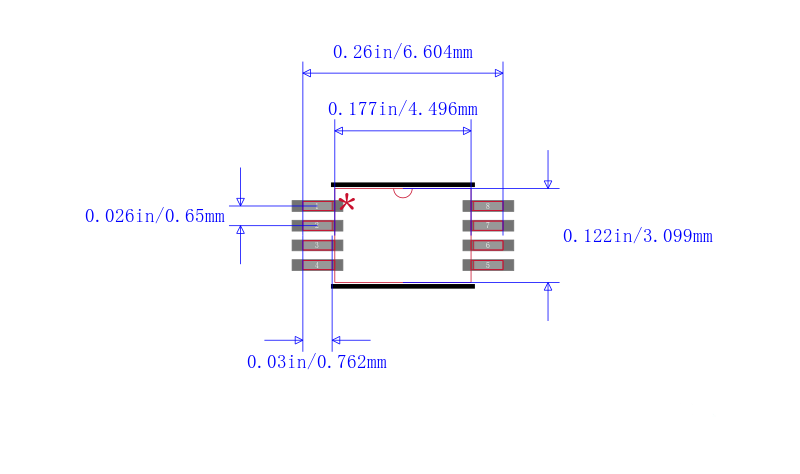

TLC272CPWG4封装图

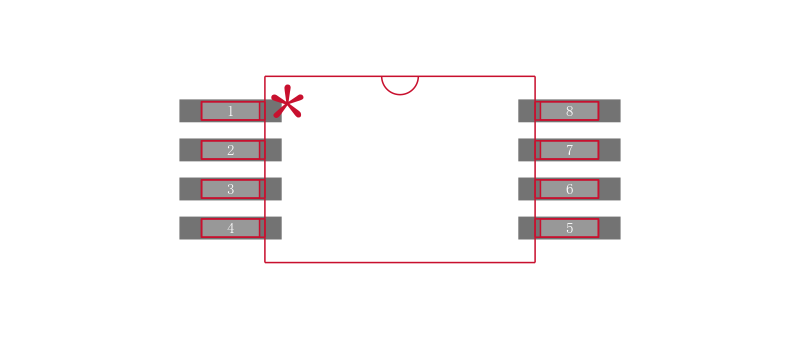

TLC272CPWG4封装焊盘图
在线购买TLC272CPWG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLC272CPWG4 | TI 德州仪器 | 路LinCMOS精密双运算放大器 LinCMOS PRECISION DUAL OPERATIONAL AMPLIFIERS | 搜索库存 |
替代型号TLC272CPWG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLC272CPWG4 品牌： TI 德州仪器 封装： SOIC 320kHz 2Channel 8Pin | 当前型号 | 路LinCMOS精密双运算放大器 LinCMOS PRECISION DUAL OPERATIONAL AMPLIFIERS | 当前型号 |
| 型号： TLC272CPW 品牌： 德州仪器 封装： SOIC 320kHz 2Channel 8Pin | 类似代替 | TEXAS INSTRUMENTS TLC272CPW 运算放大器, 2.2 MHz, 2个放大器, 5.3 V/µs, 3V 至 16V, TSSOP, 8 引脚 | TLC272CPWG4和TLC272CPW的区别 |
| 型号： TLC272CPWR 品牌： 德州仪器 封装： SOIC 320kHz 2Channel 8Pin | 类似代替 | 路LinCMOS精密双运算放大器 LinCMOS PRECISION DUAL OPERATIONAL AMPLIFIERS | TLC272CPWG4和TLC272CPWR的区别 |
| 型号： TLC272CPWRG4 品牌： 德州仪器 封装： SOIC 8Pin 3.6V/us 2Channel | 类似代替 | 路LinCMOS精密双运算放大器 LinCMOS PRECISION DUAL OPERATIONAL AMPLIFIERS | TLC272CPWG4和TLC272CPWRG4的区别 |
