TLV274CDRG4
TI
德州仪器
主动器件
TLV274CDRG4中文资料参数规格
技术参数
输出电流 7mA @5V
供电电流 625 µA
电路数 4
通道数 4
耗散功率 0.531 W
共模抑制比 65 dB
输入补偿漂移 2.00 µV/K
带宽 3.00 MHz
转换速率 2.10 V/μs
增益频宽积 3 MHz
过温保护 No
输入补偿电压 500 µV
输入偏置电流 1 pA
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 531 mW
共模抑制比Min 65 dB
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
封装 SOIC-14
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TLV274CDRG4引脚图与封装图

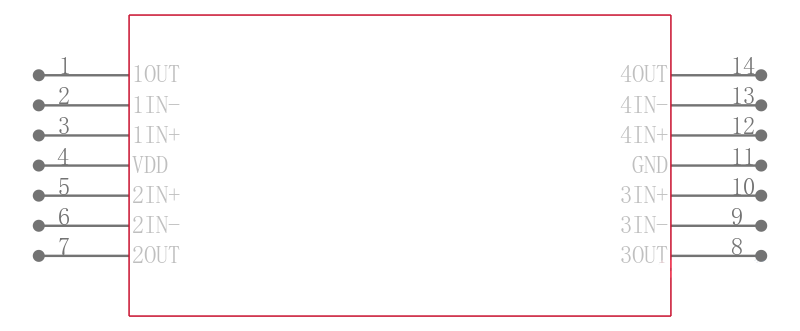

TLV274CDRG4引脚图
TLV274CDRG4封装图
TLV274CDRG4封装焊盘图
在线购买TLV274CDRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLV274CDRG4 | TI 德州仪器 | 家庭550 -A /通道3MHz轨到轨输出运算放大器 FAMILY OF 550-A/Ch 3-MHz RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS | 搜索库存 |
替代型号TLV274CDRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLV274CDRG4 品牌： TI 德州仪器 封装： SOIC 3MHz 4Channel 14Pin | 当前型号 | 家庭550 -A /通道3MHz轨到轨输出运算放大器 FAMILY OF 550-A/Ch 3-MHz RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS | 当前型号 |
| 型号： TLV274CDR 品牌： 德州仪器 封装： SOIC-14 3MHz 4Channel 14Pin | 完全替代 | 550uA/通道3MHz轨至轨输出运算放大器 | TLV274CDRG4和TLV274CDR的区别 |
| 型号： TLV274CD 品牌： 德州仪器 封装： 14SOIC 3MHz 4Channel 14Pin | 类似代替 | BiMOS/BiCMOS 运算放大器，TLV/LMV 系列### 运算放大器，Texas Instruments | TLV274CDRG4和TLV274CD的区别 |
| 型号： TLV274CDG4 品牌： 德州仪器 封装： SOIC 3MHz 4Channel 14Pin | 类似代替 | 家庭550 -A /通道3MHz轨到轨输出运算放大器 FAMILY OF 550-A/Ch 3-MHz RAIL-TO-RAIL OUTPUT OPERATIONAL AMPLIFIERS | TLV274CDRG4和TLV274CDG4的区别 |
