TSW-101-05-S-S

Samtec(申泰电子) 电子元器件分类

Conn Unshrouded Header HDR 1POS Solder ST Thru-Hole

针座通孔 1 位置 -

得捷:
CONN HEADER VERT 1POS

艾睿:
Conn Unshrouded Header HDR 1 POS Solder ST Thru-Hole Bulk

Newark:
# SAMTEC TSW-101-05-S-S .025 Sq. Terminal Strips

TSW-101-05-S-S中文资料参数规格

技术参数

触点数 1

极性 Male

触点电镀 Gold

排数 1

针脚数 1

额定电流Max 6.3A/触头

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压Max 550 VAC

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 2.54 mm

宽度 2.54 mm

高度 5.21 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 125℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TSW-101-05-S-S引脚图与封装图

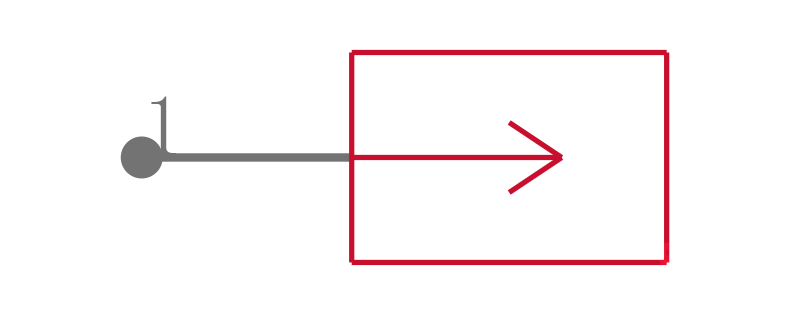

TSW-101-05-S-S引脚图

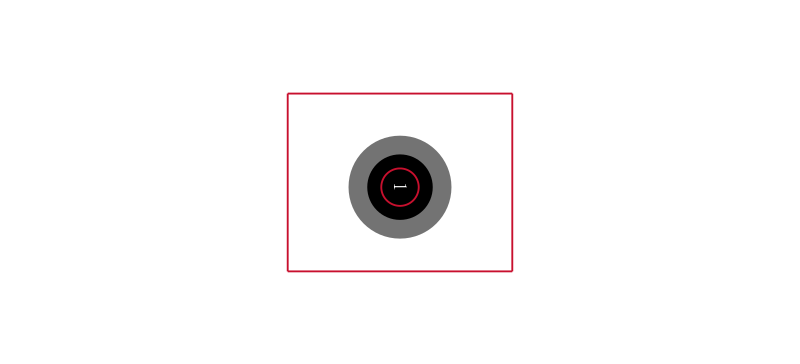

TSW-101-05-S-S封装图

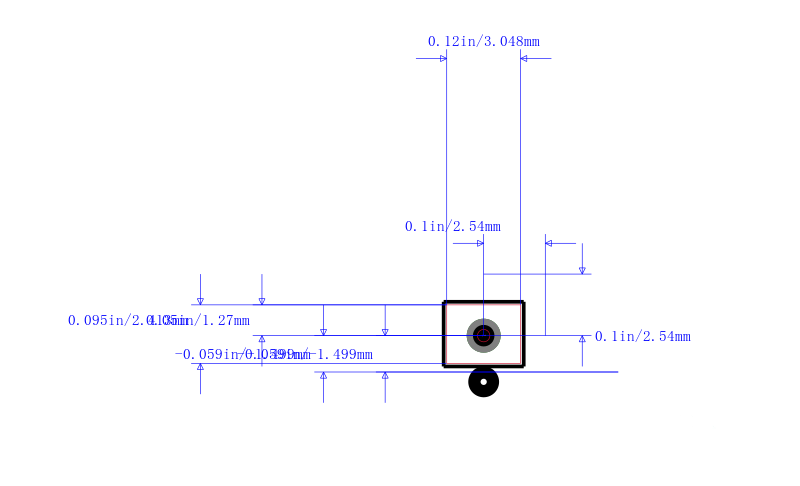

TSW-101-05-S-S封装焊盘图
