TSW-101-08-S-S
数据手册.pdfSamtec(申泰电子)
电子元器件分类
TSW-101-08-S-S中文资料参数规格
技术参数
触点数 1
极性 Male
触点电镀 Gold
排数 1
针脚数 1
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
封装参数
安装方式 Through Hole
封装 -
引脚间距 2.54 mm
外形尺寸
长度 2.54 mm
宽度 2.54 mm
高度 8.38 mm
封装 -
引脚间距 2.54 mm
物理参数
外壳颜色 Black
颜色 Black
触点材质 Phosphor Bronze
外壳材质 Plastic
其他
产品生命周期 Discontinued at Digi-Key
包装方式 Bulk
制造应用 -
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
TSW-101-08-S-S引脚图与封装图

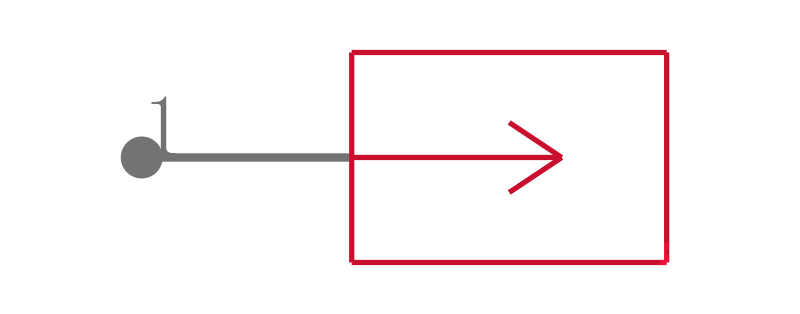

TSW-101-08-S-S引脚图

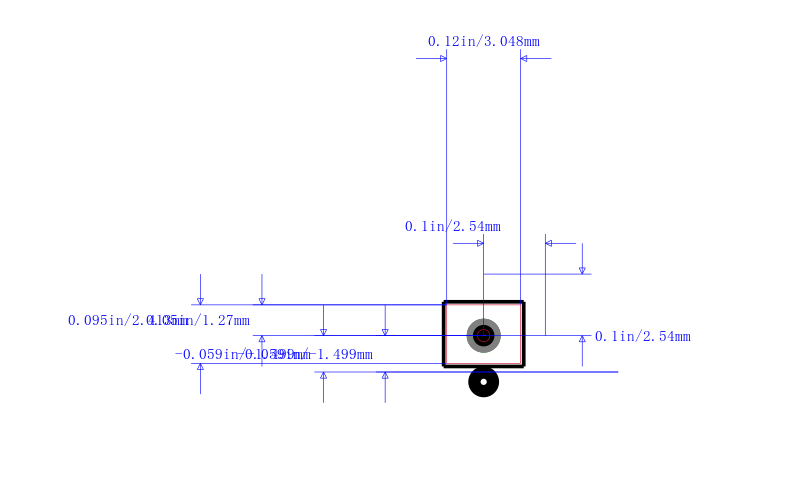

TSW-101-08-S-S封装图

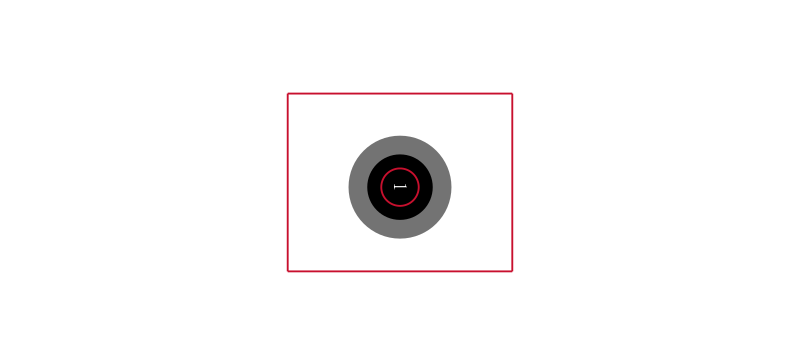

TSW-101-08-S-S封装焊盘图
