TSW-103-14-T-S

TSW-103-14-T-S

数据手册.pdf

SAMTEC TSW-103-14-T-S Board-To-Board Connector, 2.54mm, 3Contacts, Header, TSW Series, Through Hole, 1Rows

针座 通孔 3 位置 0.100"（2.54mm）


欧时:
.100" Terminal Strip


得捷:
CONN HEADER VERT 3POS 2.54MM


艾睿:
Conn Unshrouded Header HDR 3 POS 2.54mm Solder ST Thru-Hole Bulk


安富利:
Conn Unshrouded Header HDR 3 POS 2.54mm Solder ST Thru-Hole


Chip1Stop:
Conn Unshrouded Header HDR 3 POS 2.54mm Solder ST Thru-Hole Bulk


Verical:
Conn Unshrouded Header HDR 3 POS 2.54mm Solder ST Top Entry Thru-Hole Bag


Newark:
# SAMTEC  TSW-103-14-T-S  Board-To-Board Connector, 2.54 mm, 3 Contacts, Header, TSW Series, Through Hole, 1 Rows


Online Components:
Conn Unshrouded Header HDR 3 POS 2.54mm Solder ST Thru-Hole Bulk


Electro Sonic:
Board-To-Board Connector - Vertical - 2.54 mm - 3 Contacts - Header - Through Hole - 1 Row.


TSW-103-14-T-S中文资料参数规格
技术参数

触点数 3

极性 Male

触点电镀 Tin

排数 1

针脚数 3

额定电流Max 6.3A/触头

额定电压Max 550 VAC

封装参数

安装方式 Through Hole

引脚间距 2.54 mm

外形尺寸

长度 7.62 mm

宽度 2.54 mm

高度 10.67 mm

引脚间距 2.54 mm

物理参数

外壳颜色 Black

颜色 Black

触点材质 Phosphor Bronze

工作温度 -55℃ ~ 105℃

外壳材质 Plastic

其他

产品生命周期 Active

包装方式 Bulk

制造应用 -, Industrial

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/06/15

TSW-103-14-T-S引脚图与封装图

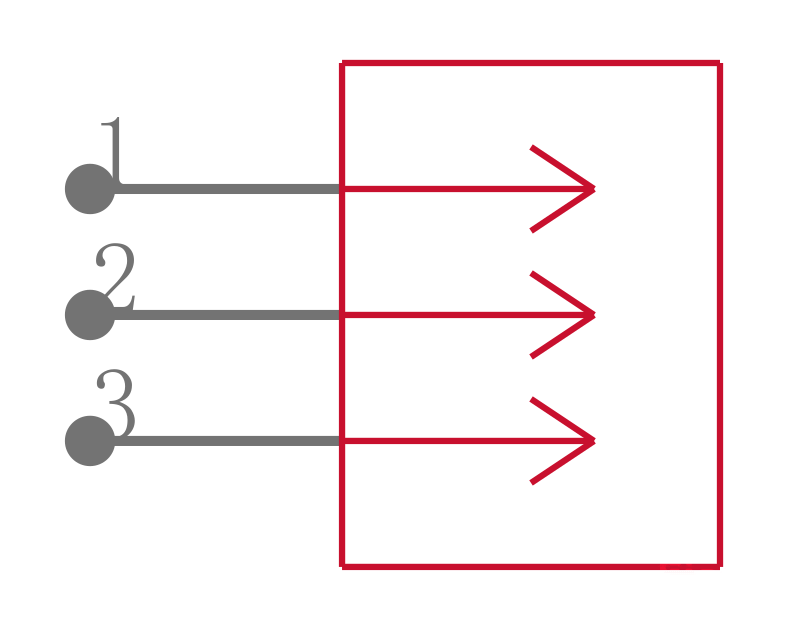

TSW-103-14-T-S引脚图

TSW-103-14-T-S引脚图

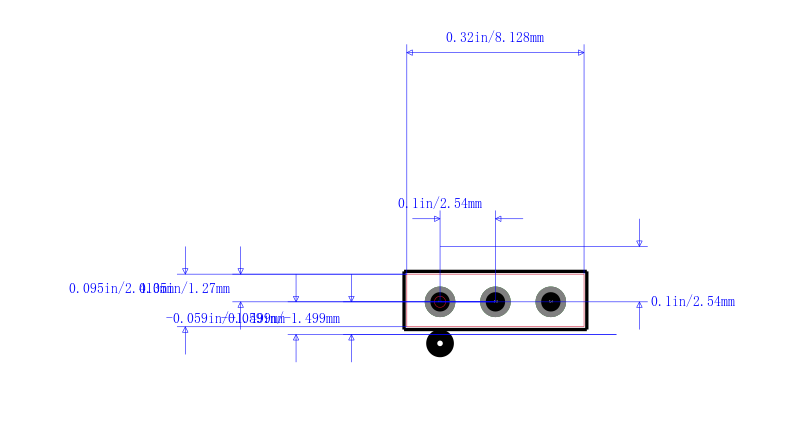

TSW-103-14-T-S封装图

TSW-103-14-T-S封装图

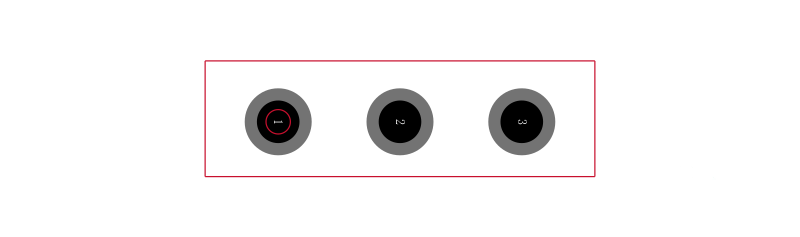

TSW-103-14-T-S封装焊盘图

TSW-103-14-T-S封装焊盘图

在线购买TSW-103-14-T-S
型号 制造商 描述 购买
TSW-103-14-T-S Samtec 申泰电子 SAMTEC TSW-103-14-T-S Board-To-Board Connector, 2.54mm, 3Contacts, Header, TSW Series, Through Hole, 1Rows 搜索库存
替代型号TSW-103-14-T-S
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TSW-103-14-T-S

品牌： Samtec 申泰电子

封装： 3Contact 2.54mm Male

当前型号

SAMTEC TSW-103-14-T-S Board-To-Board Connector, 2.54mm, 3Contacts, Header, TSW Series, Through Hole, 1Rows

当前型号

型号： 5-146274-3

品牌： 泰科

封装： Male 3Contact

功能相似

TE Connectivity AMPMODU Mod II 2.54mm 单排无罩分离式管座AMPMODU Mod II 无罩单排印刷电路板安装分离式管座，具有 2.54mm 中心线、焊接引线和黑色或绿色热塑性 94V-0 等级外壳。 这些 AMPMODU Mod II 无罩分离式管座，提供垂直或直角安装方向和型号，用于表面安装。### 2.54mm TE Connectivity AMPMODU Mod II 系列

TSW-103-14-T-S和5-146274-3的区别

型号： 5-146285-2

品牌： 泰科

封装： Male 2Contact

功能相似

TE Connectivity AMPMODU Mod II 2.54mm 单排无罩分离式管座AMPMODU Mod II 无罩单排印刷电路板安装分离式管座，具有 2.54mm 中心线、焊接引线和黑色或绿色热塑性 94V-0 等级外壳。 这些 AMPMODU Mod II 无罩分离式管座，提供垂直或直角安装方向和型号，用于表面安装。### 2.54mm TE Connectivity AMPMODU Mod II 系列

TSW-103-14-T-S和5-146285-2的区别

型号： TSW-103-14-G-S

品牌： 申泰电子

封装： 3Contact 2.54mm Male

功能相似

板至板连接, 2.54 mm, 3 触点, 针座, TSW Series, 通孔安装, 1 排

TSW-103-14-T-S和TSW-103-14-G-S的区别
