TLP3544F
Toshiba 东芝 继电器、I/O模块

MOSFET 输出,Toshiba### 光耦合器,Toshiba

光电继电器,MOSFET 输出,

### 光耦合器,Toshiba


得捷:
SSR RELAY SPST-NO 3.5A 0-40V


欧时:
### 光电继电器,MOSFET 输出,Toshiba### 光耦合器,Toshiba


贸泽:
MOSFET输出光电耦合器 Photo-IC 3.5A 40V 2500 Vrms 1K pF 3mA


艾睿:
Relay SSR 25mA 1.48V DC-IN 3.5A 40V DC-OUT 6-Pin PDIP


安富利:
PHOTOCOUPLERS PHOTORELAY FOR SECURITY SYSTEMS APPLICATIONS


Chip1Stop:
Relay SSR 25mA 1.48V DC-IN 3.5A 40V DC-OUT 6-Pin PDIP Magazine


Verical:
Relay SSR 25mA 1.48V DC-IN 3.5A 40V DC-OUT 6-Pin PDIP Magazine


TLP3544F中文资料参数规格
技术参数

电容 1 nF

输出电流 3500 mA

负载电流 3.5 A

输入电流 25 mA

耗散功率 500 mW

隔离电压 2500 v

输入电压Max 1.48 V

输入电压Min 1.18 V

输出电压Max 40 V

输出电流Max 3.5 A

输入电流Min 25 mA

工作温度Max 65 ℃

工作温度Min -20 ℃

耗散功率Max 500 mW

输入电压 1.33 VDC

封装参数

安装方式 Through Hole

引脚数 6

封装 DIP-6

外形尺寸

长度 7.12 mm

高度 3.65 mm

封装 DIP-6

物理参数

工作温度 -40℃ ~ 85℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

TLP3544F引脚图与封装图

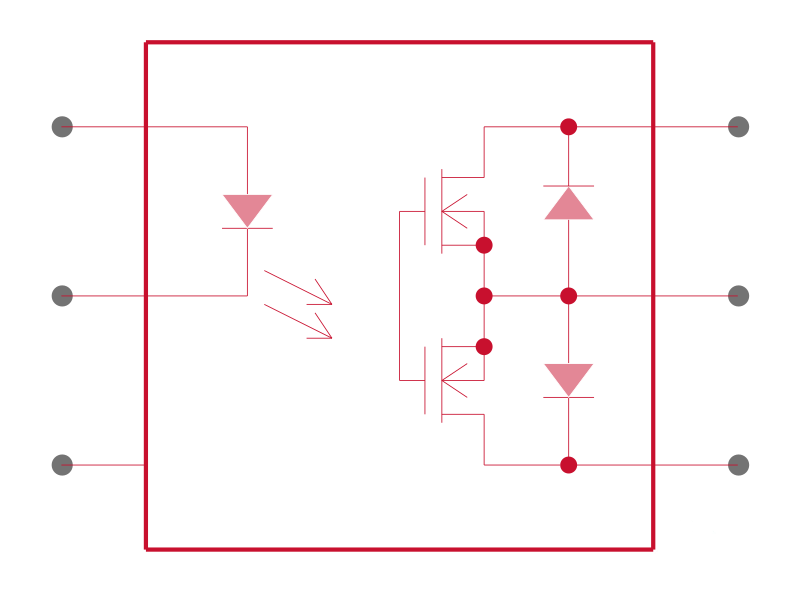

TLP3544F引脚图

TLP3544F引脚图

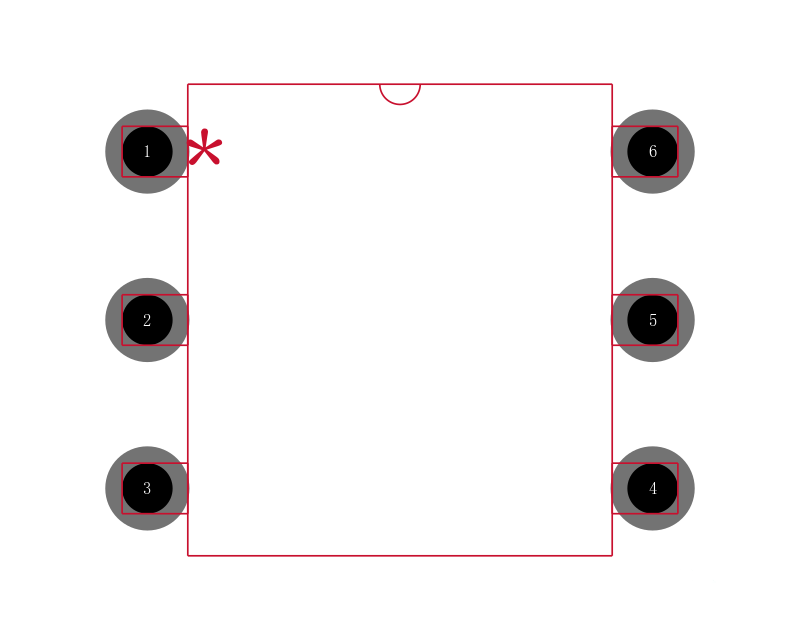

TLP3544F封装图

TLP3544F封装图

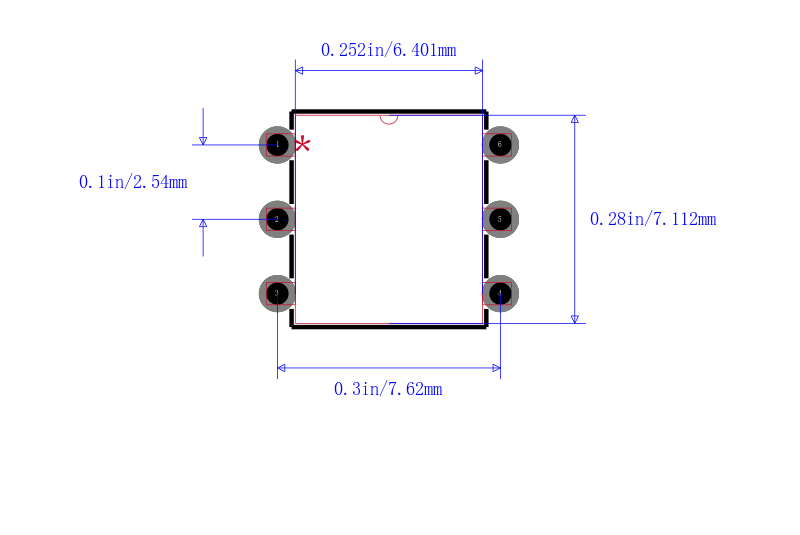

TLP3544F封装焊盘图

TLP3544F封装焊盘图
