TLP4176GF
数据手册.pdf
Toshiba
东芝
继电器、I/O模块
TLP4176GF中文资料参数规格
技术参数
通道数 1
负载电流 120 mA
隔离电压 1500Vrms min
输入电压Max 1.3 V
输出电压Max 350 V
输出电流Max 0.12 A
输入电流Min 50 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 1.15 VDC
封装参数
安装方式 Surface Mount
引脚数 4
封装 SOP-4
外形尺寸
高度 1.9 mm
封装 SOP-4
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
TLP4176GF引脚图与封装图

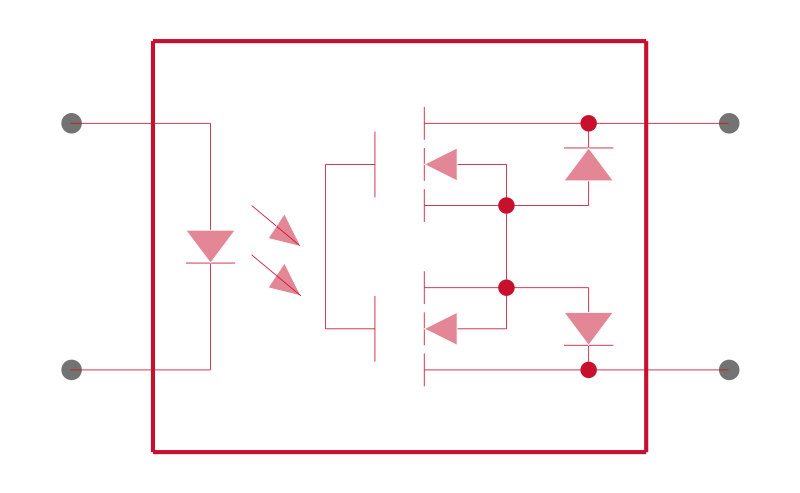

TLP4176GF引脚图

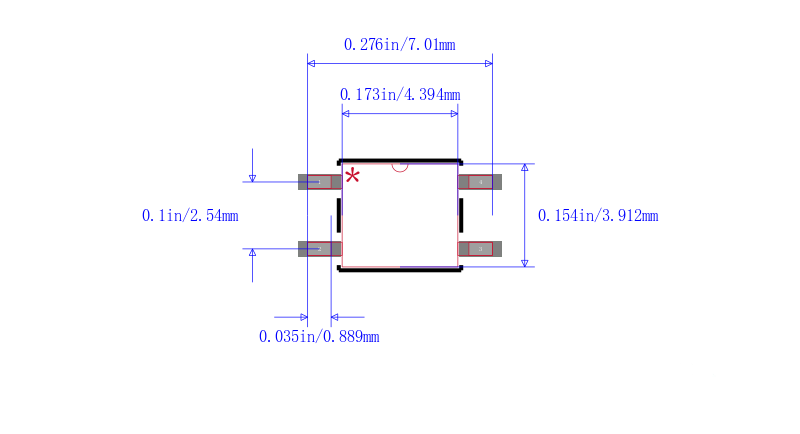

TLP4176GF封装图

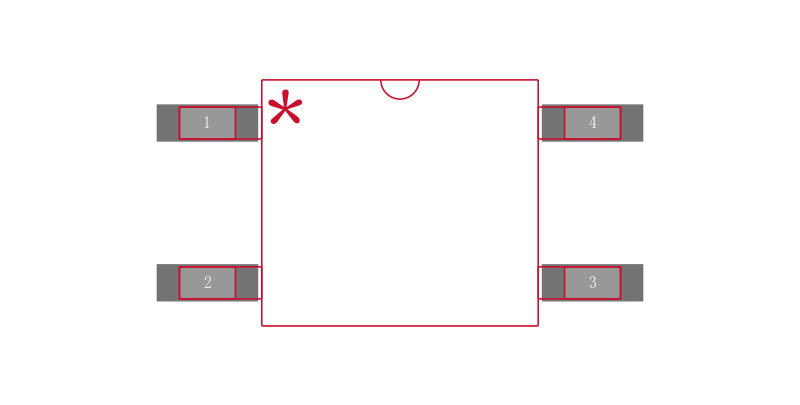

TLP4176GF封装焊盘图
在线购买TLP4176GF
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLP4176GF | Toshiba 东芝 | MOSFET输出光电耦合器 Photorelay Voff=350V Ion=0.15/0.12A | 搜索库存 |
替代型号TLP4176GF
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLP4176GF 品牌： Toshiba 东芝 封装： | 当前型号 | MOSFET输出光电耦合器 Photorelay Voff=350V Ion=0.15/0.12A | 当前型号 |
| 型号： TLP4176GTP,F 品牌： 东芝 封装： | 完全替代 | Relay SSR 50mA 1.3V DC-IN 0.12A 350V 4Pin SOP T/R | TLP4176GF和TLP4176GTP,F的区别 |
| 型号： TLP4172GF 品牌： 东芝 封装： | 类似代替 | Relay SSR 50mA 1.3V DC-IN 0.09A 350V 4Pin SOP | TLP4176GF和TLP4172GF的区别 |
