TLP3122F
数据手册.pdf
Toshiba
东芝
继电器、I/O模块
TLP3122F中文资料参数规格
技术参数
输出电流 1000 mA
通道数 1
负载电流 1 A
输入电流 50 mA
隔离电压 1500Vrms min
输入电压Max 1.3 V
输出电压Max 60 V
输出电流Max 1 a
输入电流Min 50 ma
工作温度Max 85 ℃
工作温度Min -20 ℃
输入电压 1.15 VDC
封装参数
安装方式 Surface Mount
引脚数 4
封装 SOP-4
外形尺寸
长度 4.4 mm
宽度 3.9 mm
高度 1.9 mm
封装 SOP-4
其他
产品生命周期 Active
包装方式 Bulk
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
海关信息
ECCN代码 EAR99
TLP3122F引脚图与封装图

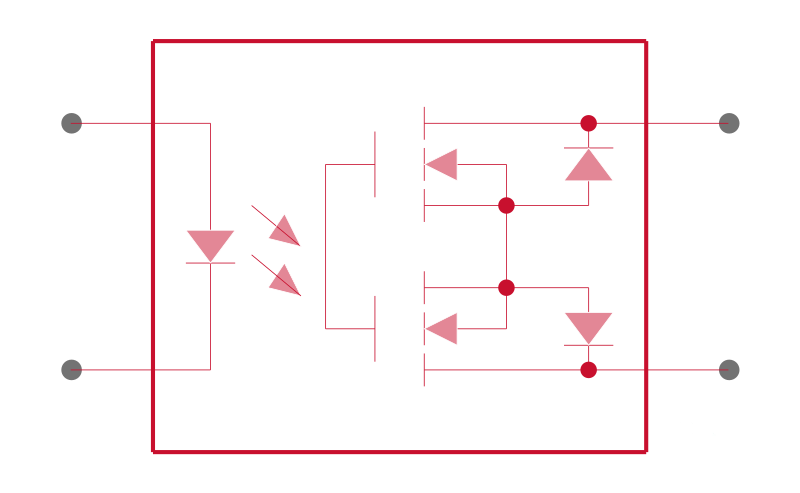

TLP3122F引脚图

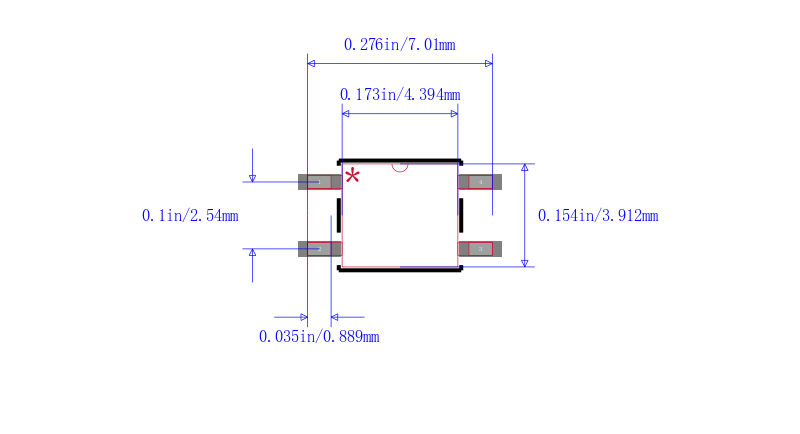

TLP3122F封装图
TLP3122F封装焊盘图
在线购买TLP3122F
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TLP3122F | Toshiba 东芝 | MOSFET输出光电耦合器 Photorelay Voff=60V Ion=1A Ron=0.25Ohm | 搜索库存 |
替代型号TLP3122F
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TLP3122F 品牌： Toshiba 东芝 封装： | 当前型号 | MOSFET输出光电耦合器 Photorelay Voff=60V Ion=1A Ron=0.25Ohm | 当前型号 |
| 型号： CPC1018NTR 品牌： IXYS Semiconductor 封装： | 功能相似 | CPC1018N 系列 单刀单掷 600 mA 60 V 单通道 固态 继电器 表面贴装 - SOP-4 | TLP3122F和CPC1018NTR的区别 |
| 型号： CPC1030NTR 品牌： IXYS Semiconductor 封装： 120mA | 功能相似 | CPC1030N 系列 单刀单掷 120 mA 350 V 单通道 固态继电器 表面贴装 - SOIC-4 | TLP3122F和CPC1030NTR的区别 |
