TC164-JR-07270RL
数据手册.pdfYageo(国巨)
被动器件
TC164-JR-07270RL中文资料参数规格
技术参数
触点数 8
额定电压DC 50.0 V
额定电压AC 50.0 V
容差 ±5 %
额定功率 0.0625 W
电路数 4
针脚数 8
耗散功率 0.063 W
产品系列 TC
电阻 270 Ω
阻值偏差 ±5 %
工作温度Max 155 ℃
工作温度Min -55 ℃
额定电压 50 V
封装参数
安装方式 Surface Mount
引脚数 8
封装公制 3216
封装 1206
外形尺寸
长度 3.2 mm
宽度 1.6 mm
高度 0.6 mm
封装公制 3216
封装 1206
物理参数
工作温度 -55℃ ~ 155℃
温度系数 ±200 ppm/℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
最小包装 5000
制造应用 消费电子产品, Industrial, Power Management, 电源管理, Consumer Electronics, Portable Devices, 便携式器材, DDRAM，SDRAM, 工业
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2016/06/20
TC164-JR-07270RL引脚图与封装图
TC164-JR-07270RL引脚图

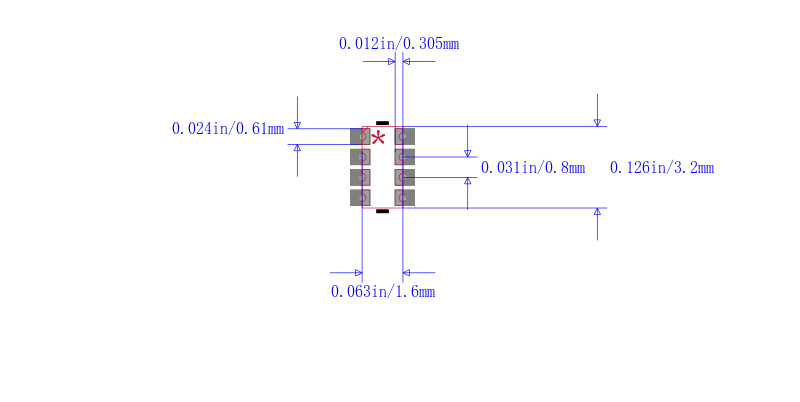

TC164-JR-07270RL封装图

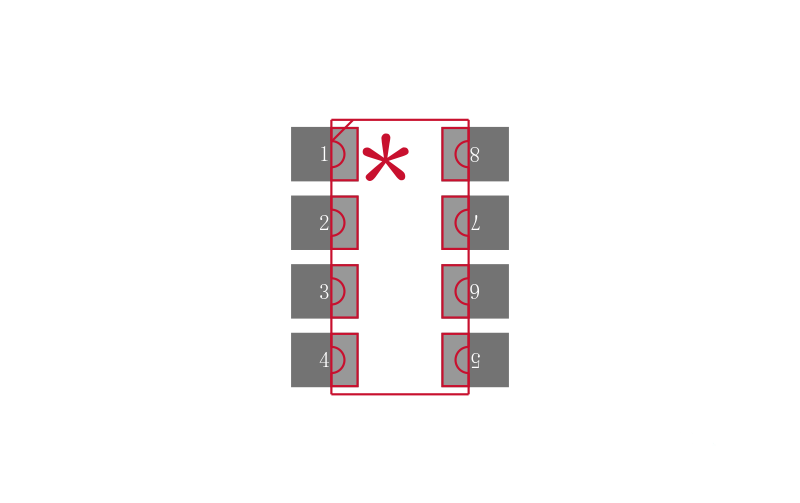

TC164-JR-07270RL封装焊盘图
