TCJB226M010R0300

TCJB226M010R0300

数据手册.pdf
AVX(艾维克斯) 被动器件

AVX  TCJB226M010R0300  表面贴装钽电容, TCJ系列, 22 µF, 1411 [3528 公制], 0.3 ohm, 10 V

This polymer electrolyte from is ideal for passing low frequencies through due to its high dielectric permittivity constant. It can withstand a voltage of 10 VDC. It has 2 terminals. This polymer electrolyte has a minimum operating temperature of -55 °C and a maximum of 125 °C. This product is 3.5 mm long, 1.9 mm tall and 2.8 mm deep. Its leakage current is 22 μA. Its capacitance value is 22uF.

TCJB226M010R0300中文资料参数规格
技术参数

额定电压DC 10.0 V

工作电压 10 VDC

电容 22 µF

等效串联电阻ESR 300 mΩ

容差 ±20 %

产品系列 TCJ polymer

工作温度Max 125 ℃

工作温度Min -55 ℃

额定电压 10 V

封装参数

安装方式 Surface Mount

引脚数 2

封装公制 3225

封装 3528

外形尺寸

长度 3.50 mm

宽度 2.8 mm

高度 1.9 mm

封装公制 3225

封装 3528

物理参数

介质材料 Tantalum

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

最小包装 2000

寿命（小时） 2000h @125℃

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC标准 No SVHC

REACH SVHC版本 2015/12/17

海关信息

ECCN代码 EAR99

TCJB226M010R0300引脚图与封装图
TCJB226M010R0300引脚图

TCJB226M010R0300引脚图

TCJB226M010R0300封装图

TCJB226M010R0300封装图

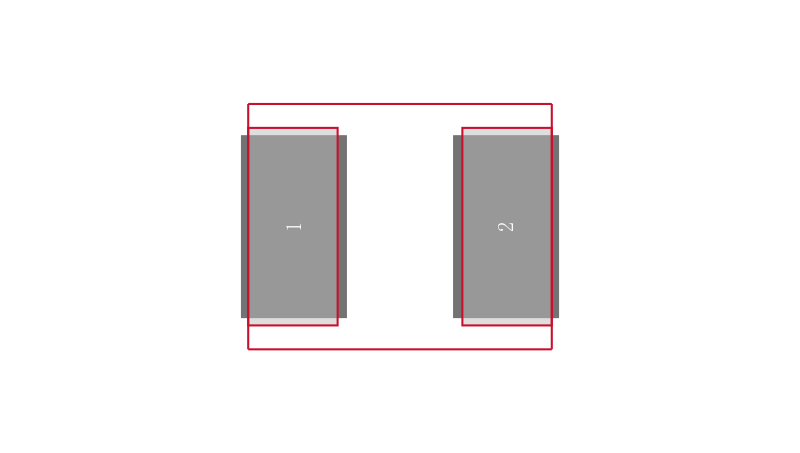

TCJB226M010R0300封装焊盘图

TCJB226M010R0300封装焊盘图

在线购买TCJB226M010R0300
型号 制造商 描述 购买
TCJB226M010R0300 AVX 艾维克斯 AVX  TCJB226M010R0300  表面贴装钽电容, TCJ系列, 22 µF, 1411 [3528 公制], 0.3 ohm, 10 V 搜索库存
替代型号TCJB226M010R0300
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TCJB226M010R0300

品牌： AVX 艾维克斯

封装： 1210 22uF 10V 20per

当前型号

AVX  TCJB226M010R0300  表面贴装钽电容, TCJ系列, 22 µF, 1411 [3528 公制], 0.3 ohm, 10 V

当前型号

型号： TPSA226K010R0900

品牌： 艾维克斯

封装： 1206 22uF 10V 10per

类似代替

AVX  TPSA226K010R0900  表面贴装钽电容, TPS系列, 22 µF, ± 10%, 10 V, 1206 [3216 公制], A

TCJB226M010R0300和TPSA226K010R0900的区别

型号： TCJT226M010R0150

品牌： 艾维克斯

封装： 1210 22uF 10V 20per

类似代替

TCJ 系列片式钽电容器，带电导的聚合物电极 与传统的二氧化锰电极电容器相比，ESR 更低、非点火故障模式更安全、电容值保留性能更佳 外壳尺寸小，非常适用于手机、PDA 和其他便携式电子设备 适合工作温度高达 125°C 的电源管理系统 尺寸 mm --- 外壳代码 | EIA 代码 | L ±0.2 | W +0.2 -0.1 | H +0.2 -0.1 | W1 ±0.2 | A +0.3-0.2 A | 1205 | 3.2 | 1.6 | 1.6 | 1.2 | 0.8 B | 1210 | 3.5 | 2.8 | 1.9 | 2.2 | 0.8 C | 2312 | 6 | 3.2 | 2.6 | 2.2 | 1.3 G | 1206 | 3.2 | 1.6 | 1.5 | 1.2 | 0.8 H | 1210 | 3.5 | 2.8 | 1.5 | 2.2 | 0.8 K | 1206 | 3.2 | 1.6 | 1 | 1.2 | 0.8 P | 0805 | 2.05 | 1.35 | 1.5 | 1 | 0.5 R | 0805 | 2.05 | 1.3 | 1.2 | 1 | 0.5 T | 1210 | 3.5 | 2.8 | 1.2 | 2.2 | 0.8 W | 2312 | 6 | 3.2 | 1.5 | 2.2 | 1.3

TCJB226M010R0300和TCJT226M010R0150的区别

型号： TLJR226M010R3800

品牌： 艾维克斯

封装： 0805 22uF 10V 20per

类似代替

2012 22uF ±20% 10V

TCJB226M010R0300和TLJR226M010R3800的区别
