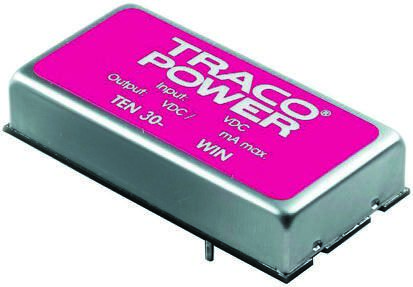

TEN 30-4811WIN

Traco 30W 单/双/三输出高功率密度调节隔离直流到直流转换器 - TEN 30WIN 系列30W 单/双/三输出高功率密度调节隔离直流到直流封装转换器模块具有宽电压输入范围和紧凑、薄型外壳。 这些高功率密度调节隔离直流到直流封装转换器模块适用于电池操作设备、通信及工业电子中的分布式供电架构。高功率密度，25.4x50.8x10.2mm 封装 4:1 超宽输入电压范围 调节输出 可使用外部变阻器调整输出电压 ±10%（仅适用于单输出模式） 1.5kV 输入/输出隔离 效率高达 91% 无最小负载要求 输入过滤器符合 EN 55022 A 级 远程开/关 过温、过压、过载和短路保护 屏蔽金属外壳，带绝缘基板 工业标准引脚 连接数据 --- 引脚 | 单输出 | 双输出 1 | +Vin Vcc | +Vin Vcc 2 | -Vin GND | -Vin GND 3 | 远程开/关 | 远程开/关 4 | 输出 1 | 输出 1 5 | 共同 | 共同 6 | 微调 | 输出2 ### 注超过 60°C 时，工作温度每 °C 降低 3.5% 平均故障间隔时间符合 MIL-HDBK-217F 标准 25°C。 对双输出模式的负载调节适用于平衡负载。 有关配套散热器，请参见库存号 745-1234 配套共模扼流圈： TEN 30-241x 和 TEN 30-242x：请参见 745-1222 L1 和 745-1231 L2 TEN 30-243x：请参见 745-1183 L1 和 745-1196 L2 TEN 30-481x 和 TEN 30-482x：请参见 745-1222 L1 和 745-1231 L2 TEN 30-48xx：请参见 745-1183 L1 和 745-1196 L2### 认可UL/cUL 认证### 标准EN 60950-1，UL 60950-1，IEC 60950-1 ### Traco - 20W 至 30W

Traco 30W 单/双/三输出高功率密度调节隔离直流到直流转换器 - TEN 30WIN 系列

30W 单/双/三输出高功率密度调节隔离直流到直流封装转换器模块具有宽电压输入范围和紧凑、薄型外壳。 这些高功率密度调节隔离直流到直流封装转换器模块适用于电池操作设备、通信及工业电子中的分布式供电架构。

高功率密度，25.4x50.8x10.2mm 封装

4:1 超宽输入电压范围

调节输出

可使用外部变阻器调整输出电压 ±10%（仅适用于单输出模式）

1.5kV 输入/输出隔离

效率高达 91%

无最小负载要求

输入过滤器符合 EN 55022 A 级

远程开/关

过温、过压、过载和短路保护

屏蔽金属外壳，带绝缘基板

工业标准引脚

### 注

超过 60°C 时，工作温度每 °C 降低 3.5%

平均故障间隔时间符合 MIL-HDBK-217F 标准 25°C。

对双输出模式的负载调节适用于平衡负载。

有关配套散热器，请参见库存号 745-1234

配套共模扼流圈：

TEN 30-241x 和 TEN 30-242x：请参见 745-1222 L1 和 745-1231 L2

TEN 30-243x：请参见 745-1183 L1 和 745-1196 L2

TEN 30-481x 和 TEN 30-482x：请参见 745-1222 L1 和 745-1231 L2

TEN 30-48xx：请参见 745-1183 L1 和 745-1196 L2

### 认可

UL/cUL 认证

### 标准

EN 60950-1，UL 60950-1，IEC 60950-1
