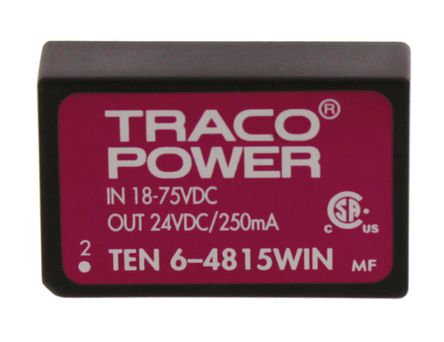

TEN 6-4815WIN
数据手册.pdf
Traco Electronic
电源器件
TEN 6-4815WIN中文资料参数规格
技术参数
额定功率 6 W
输出接口数 1
输出电压 24 V
输出电流 250 mA
输出功率 6 W
隔离电压 1500 VDC
输入电压DC Max 75 V
输入电压DC Min 18 v
输出电流Max 250 mA
输出功率Max 6 W
工作温度Max 85 ℃
工作温度Min -40 ℃
输入电压 18VDC ~ 75VDC
封装参数
安装方式 Through Hole
封装 DIP
外形尺寸
长度 31.8 mm
宽度 20.3 mm
高度 10.2 mm
封装 DIP
物理参数
重量 13 g
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
制造应用 Industrial, ITE（商业）, 工业
符合标准
RoHS标准 RoHS Compliant
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
TEN 6-4815WIN引脚图与封装图

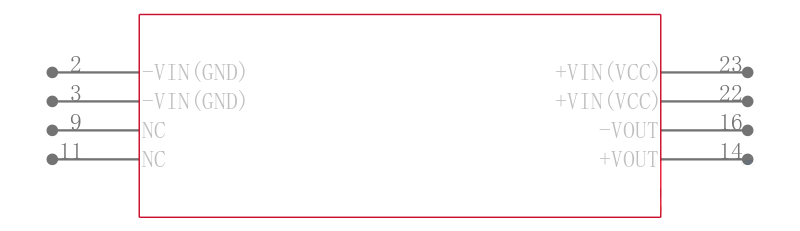

TEN 6-4815WIN引脚图
TEN 6-4815WIN封装图

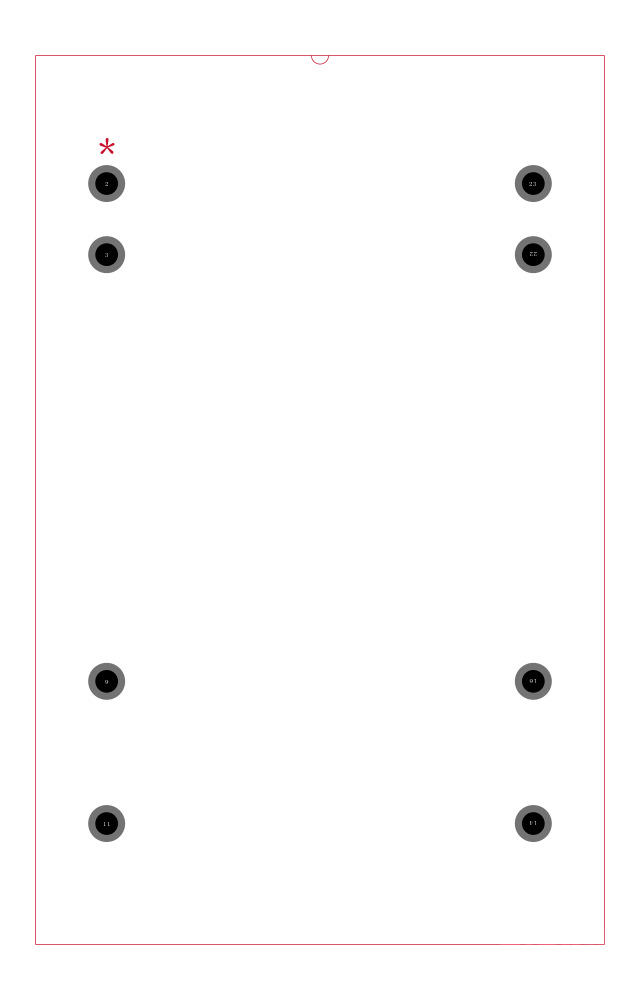

TEN 6-4815WIN封装焊盘图
