TL3AR082FTDG

TL3AR082FTDG

数据手册.pdf

TE CONNECTIVITY  TL3AR082FTDG  电流感应电阻器, 表面安装, TL系列, 0.082 ohm, 1 W, ± 1%, 2512 [6432公制]

Tyco are pleased to offer this unique High Power, metal chip resistor for current sensing positions. It has a special metal resistive element and suitable barrier layers beneath the solder to prolong terminal life. Following the developments by semiconductor manufacturers in the production of a range for IC"s for battery charge management and low voltage power supplies, the TL Series satisfies the demand for a low ohmic shunt resistor to act as a current sensor. It has a particular applications for automotive industry for sensing in EMU"s.

**Features:**

* Up to 1 Watt at 70°C

* Supplied on Tape

* Ideal for Current Detection

* Wide Value Range 0.001Ω to 1Ω Possible

* Fully Automated Manufacture

* 1206, 2010 and 2512 Packages Available

TL3AR082FTDG中文资料参数规格
技术参数

容差 ±1 %

额定功率 1 W

产品系列 TL

电阻 0.082 Ω

阻值偏差 ±1 %

工作温度Max 170 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

封装公制 2512

封装 2512

外形尺寸

高度 0.6 mm

封装公制 2512

封装 2512

物理参数

工作温度 -65℃ ~ 170℃

温度系数 ±75 ppm/℃

其他

产品生命周期 Active

包装方式 Cut Tape CT

最小包装 2000

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

ELV标准 Compliant

REACH SVHC标准 No SVHC

TL3AR082FTDG引脚图与封装图

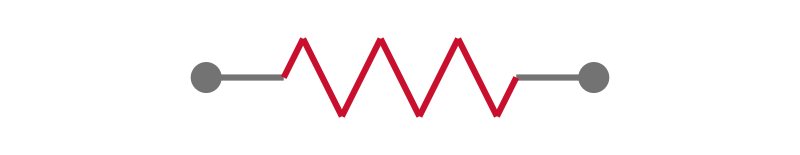

TL3AR082FTDG引脚图

TL3AR082FTDG引脚图

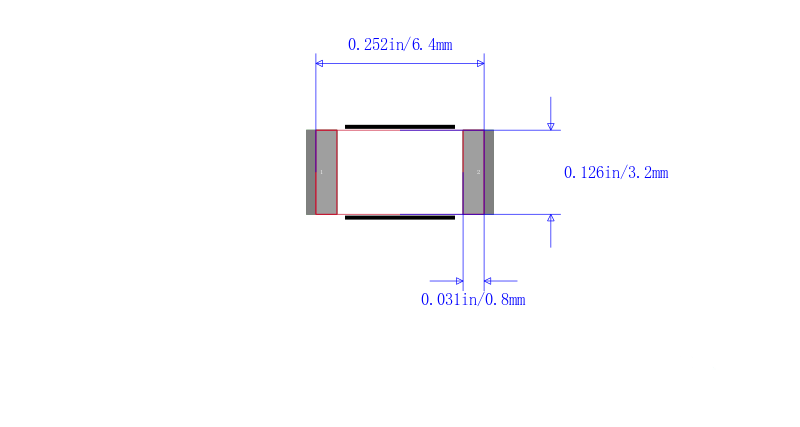

TL3AR082FTDG封装图

TL3AR082FTDG封装图

TL3AR082FTDG封装焊盘图

TL3AR082FTDG封装焊盘图

在线购买TL3AR082FTDG
型号 制造商 描述 购买
TL3AR082FTDG TE Connectivity 泰科 TE CONNECTIVITY  TL3AR082FTDG  电流感应电阻器, 表面安装, TL系列, 0.082 ohm, 1 W, ± 1%, 2512 [6432公制] 搜索库存
替代型号TL3AR082FTDG
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： TL3AR082FTDG

品牌： TE Connectivity 泰科

封装： 1005 82mohms 1W 1per

当前型号

TE CONNECTIVITY  TL3AR082FTDG  电流感应电阻器, 表面安装, TL系列, 0.082 ohm, 1 W, ± 1%, 2512 [6432公制]

当前型号

型号： TL3AR015F

品牌： 泰科

封装： 1005 15mΩ 1W ±1%

类似代替

TL3A 系列贴片式电流感应电阻器2512 样式 70°C 时高达 1W 低电阻分流电阻器，可用作电流传感器 较宽的值范围：R001 至 R082 TE Connectivity TL3A 系列高功率低电阻金属片式分流电阻器，适合电流感应应用。 TL3A 系列在焊料下面具有独特的金属电阻元件和阻挡层，以延长端子寿命。 TL3A 系列特别适合汽车工业中的应用，用于感应电动多动力单元 EMU。 串行 | RL3A ---|--- 70°C 时功率 | 1 W 电阻容差 | ±1% 温度系数 | ±75 ppm/°C 最大工作电压 | √PR 过载电压（最大值） | v5PR 工作温度 °C | -65 → +170 表面安装样式 | 2512 尺寸（长 x 宽 x 厚）mm | 6.4x3.2x0.6 ### 电流感应 - 表面安装金属片式电阻器 低热电动势 无电感性 3 位电阻代码标记 小型卷轴适合于小批量生产、开发和研发部门 适合于在拾放式机械上自动装配

TL3AR082FTDG和TL3AR015F的区别

型号： WSL2512R0820FEK

品牌： 威世

封装： 1005 82mohms 1W 1per

类似代替

VISHAY  WSL2512R0820FEK  电流感应电阻器, 表面安装, AEC-Q200 WSL系列, 0.082 ohm, 1 W, ± 1%, 2512 [6432公制]

TL3AR082FTDG和WSL2512R0820FEK的区别
