触点数 20
极性 Male
触点电镀 Gold
排数 2
针脚数 20
额定电流Max 6.3A/触头
工作温度Max 125 ℃
工作温度Min -55 ℃
额定电压Max 550 VAC
安装方式 Through Hole
引脚间距 2.54 mm
高度 9.27 mm
引脚间距 2.54 mm
触点材质 Phosphor Bronze
工作温度 -55℃ ~ 125℃
产品生命周期 Active
包装方式 Bulk
制造应用 Industrial, -, 工业
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
TSW-110-24-G-D引脚图

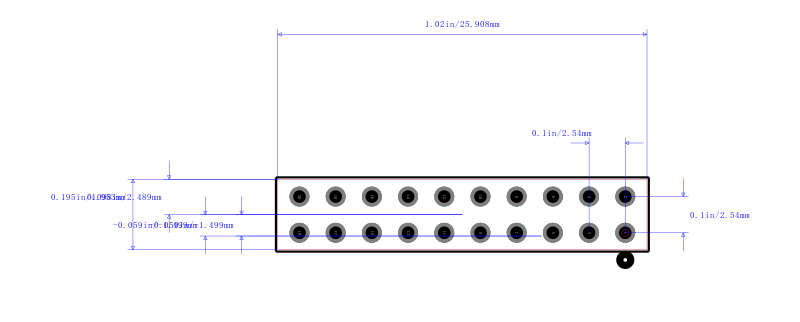

TSW-110-24-G-D封装图

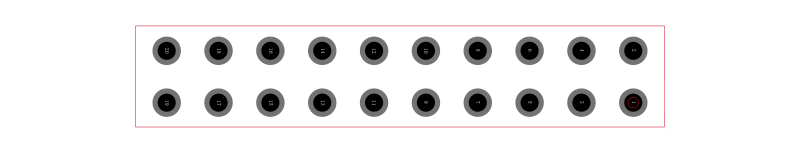

TSW-110-24-G-D封装焊盘图
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| TSW-110-24-G-D | Samtec 申泰电子 | SAMTEC TSW-110-24-G-D 板至板连接, 垂直, TSW系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排 | 搜索库存 |
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： TSW-110-24-G-D 品牌： Samtec 申泰电子 封装： Male 20Contact | 当前型号 | SAMTEC TSW-110-24-G-D 板至板连接, 垂直, TSW系列, 20 触点, 针座, 2.54 mm, 通孔安装, 2 排 | 当前型号 |
| 型号： 1-826632-0 品牌： 泰科 封装： Male 20Contact | 功能相似 | 6.7mm 长、0.63mm 方形引脚### 2.54mm TE Connectivity AMPMODU™ 系列 – 型号 2（欧洲）采用工业标准 2.54 毫米（0.1 英寸）栅格的多种类模块化互连系统，适合各个行业应用。 设计用于线到板或板到板连接，包括堆叠。 | TSW-110-24-G-D和1-826632-0的区别 |
| 型号： 1-826925-0 品牌： 泰科 封装： 20Contact Male | 功能相似 | TE Connectivity AMPMODU Mod II 2.54mm 双排无罩分离式管座一系列 AMPMODU Mod II 无罩垂直和直角印刷电路板安装双排分离式管座连接器，具有 2.54 x 2.54mm 中心线、0.64mm 方柱和焊接尾线，它们可分割成所需的位置数。 这些 AMPMODU Mod II 无罩分离式管座具有黑色或绿色 94V-0 等级热塑外壳，提供触点镀层选择，并且可以采用印刷电路板通孔或表面安装。 部件号 X-146269-X 具有印刷电路板固定尾线### 2.54mm TE Connectivity AMPMODU Mod II 系列 | TSW-110-24-G-D和1-826925-0的区别 |
