SMBJ30CA-13
数据手册.pdfDiodes(美台)
分立器件
SMBJ30CA-13中文资料参数规格
技术参数
额定电压DC 30.0 V
额定功率 600 W
击穿电压 38.3 V
耗散功率 600 W
钳位电压 48.4 V
最大反向电压（Vrrm） 30V
测试电流 1 mA
脉冲峰值功率 600 W
最小反向击穿电压 33.3 V
工作温度Max 150 ℃
工作温度Min 55 ℃
工作结温 -55℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 SMB
外形尺寸
长度 4.57 mm
宽度 3.9 mm
高度 2.62 mm
封装 SMB
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
SMBJ30CA-13引脚图与封装图
SMBJ30CA-13引脚图

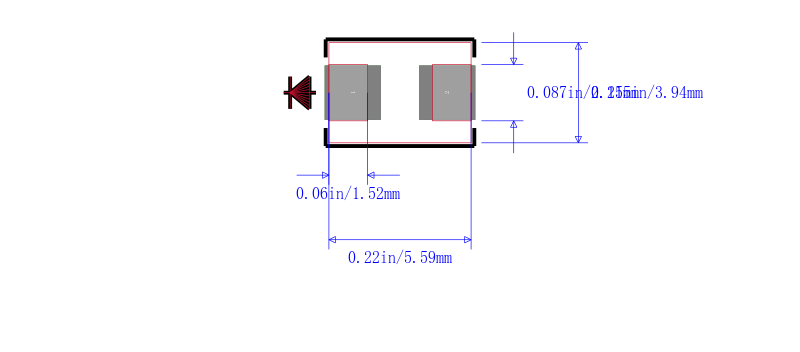

SMBJ30CA-13封装图

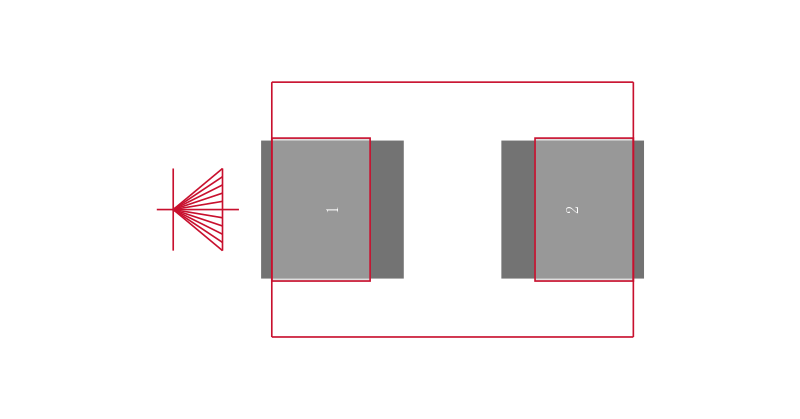

SMBJ30CA-13封装焊盘图
