SA15CA-T

SA15CA-T

数据手册.pdf
Diodes(美台) 分立器件

TVS BI-DIR 15V 500W DO-15

Features

• Constructed with Glass Passivated Die

• Excellent Clamping Capability

• 500W Peak Pulse Power Dissipation

• Fast Response Time

• 100% Tested at Rated Peak Pulse Power

• Voltage Range 5.0 - 170 Volts

• Unidirectional and Bi-directional Versions Available Note 1

• Available in Lead Free Finish/RoHS Compliant Version Note 3


得捷:
TVS DIODE 15VWM 24.4VC DO15


SA15CA-T中文资料参数规格
技术参数

额定电压DC 15.0 V

额定功率 500 W

击穿电压 16.7 V

最大反向电压（Vrrm） 15V

脉冲峰值功率 500 W

最小反向击穿电压 16.7 V

封装参数

安装方式 Through Hole

封装 DO-204AC

外形尺寸

长度 7.62 mm

直径 3.60 mm

封装 DO-204AC

物理参数

工作温度 -65℃ ~ 175℃ TJ

其他

产品生命周期 Obsolete

包装方式 Cut Tape CT, Tape & Reel TR

制造应用 通用

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SA15CA-T引脚图与封装图
SA15CA-T引脚图

SA15CA-T引脚图

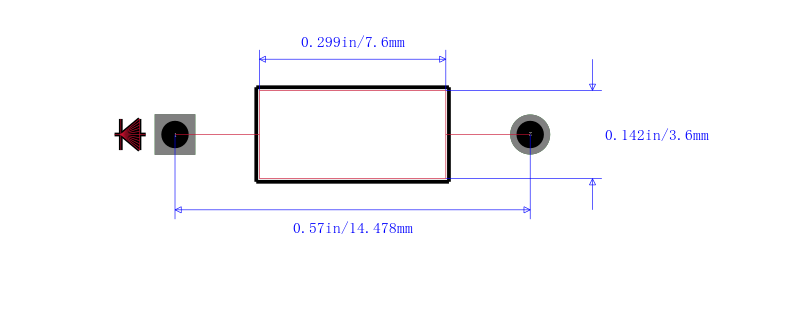

SA15CA-T封装图

SA15CA-T封装图

SA15CA-T封装焊盘图

SA15CA-T封装焊盘图

在线购买SA15CA-T
型号 制造商 描述 购买
SA15CA-T Diodes 美台 TVS BI-DIR 15V 500W DO-15 搜索库存
替代型号SA15CA-T
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： SA15CA-T

品牌： Diodes 美台

封装： DO-204AC 15V 500W

当前型号

TVS BI-DIR 15V 500W DO-15

当前型号

型号： SA15CA

品牌： 飞兆/仙童

封装： DO-15 15V 500W

类似代替

FAIRCHILD SEMICONDUCTOR  SA15CA  TVS二极管, TVS, SA系列, 双向, 15 V, 24.4 V, DO-15, 2 引脚

SA15CA-T和SA15CA的区别

型号： SA16CA

品牌： 力特

封装： DO-15 16V 500W

功能相似

LITTELFUSE  SA16CA  二极管, TVS, 500W, 16V, DO-204AC

SA15CA-T和SA16CA的区别
