S2A-13-F

S2A-13-F

数据手册.pdf
Diodes(美台) 分立器件

S2A/A 系列 50 V 1.5 A 玻璃钝化 整流器 - DO-214AA

标准 1.5A 表面贴装型 SMB


得捷:
DIODE GEN PURP 50V 1.5A SMB


立创商城:
50V 1.5A 1.15V@1.5A


艾睿:
Rectifier Diode Switching 50V 1.5A 2-Pin SMB T/R


Allied Electronics:
Diode Switching 50V 1.5A 2Pin SMB


安富利:
Diode Switching 50V 1.5A 2-Pin SMB T/R


富昌:
S2A/A 系列 50 V 1.5 A 玻璃钝化 整流器 - DO-214AA


Chip1Stop:
Diode Switching 50V 1.5A 2-Pin SMB T/R


Verical:
Rectifier Diode Switching 50V 1.5A 2-Pin SMB T/R


Win Source:
DIODE GEN PURP 50V 1.5A SMB


S2A-13-F中文资料参数规格
技术参数

额定电压DC 50.0 V

额定电流 1.50 A

电容 20.0 pF

输出电流 ≤1.50 A

正向电压 1.15V @1.5A

极性 Standard

热阻 20℃/W RθJL

正向电流 1500 mA

正向电压Max 1.15V @1.5A

正向电流Max 1.5 A

工作温度Max 150 ℃

工作温度Min -65 ℃

封装参数

安装方式 Surface Mount

引脚数 2

封装 SMB

外形尺寸

封装 SMB

物理参数

工作温度 -65℃ ~ 150℃

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

S2A-13-F引脚图与封装图
S2A-13-F引脚图

S2A-13-F引脚图

S2A-13-F封装图

S2A-13-F封装图

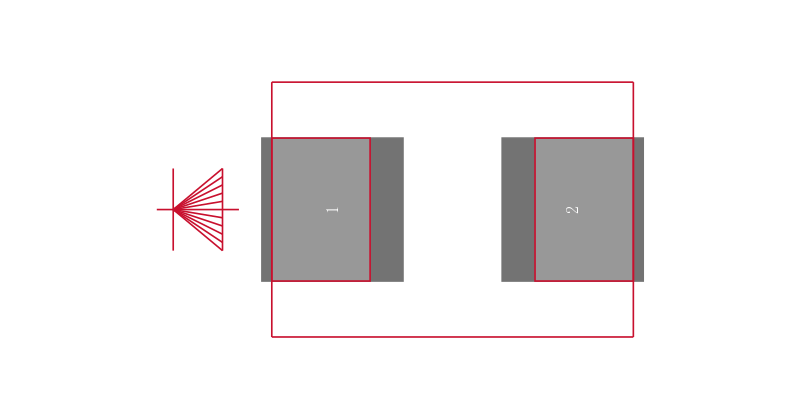

S2A-13-F封装焊盘图

S2A-13-F封装焊盘图

在线购买S2A-13-F
型号 制造商 描述 购买
S2A-13-F Diodes 美台 S2A/A 系列 50 V 1.5 A 玻璃钝化 整流器 - DO-214AA 搜索库存
替代型号S2A-13-F
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号： S2A-13-F

品牌： Diodes 美台

封装： SMB 50V 1.5A

当前型号

S2A/A 系列 50 V 1.5 A 玻璃钝化 整流器 - DO-214AA

当前型号

型号： S2AA-13-F

品牌： 美台

封装： SMA 50V 1.5A

完全替代

S2AA-13-F 编带

S2A-13-F和S2AA-13-F的区别

型号： S2A

品牌： 日本长野

封装：

功能相似

NKK SWITCHES  S2A  拨动开关, SPDT, 20A, 250VAC

S2A-13-F和S2A的区别

型号： S2BHE3/52T

品牌： 威世

封装：

功能相似

Diode Switching 100V 1.5A Automotive 2Pin SMB T/R

S2A-13-F和S2BHE3/52T的区别
