S2D-13
数据手册.pdfDiodes(美台)
分立器件
S2D-13中文资料参数规格
技术参数
额定电压DC 200 V
额定电流 1.50 A
电容 20.0 pF
输出电流 ≤1.50 A
正向电压 1.15V @1.5A
极性 Standard
正向电压Max 1.15V @1.5A
正向电流Max 1.5 A
工作温度Max 150 ℃
工作温度Min -65 ℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 SMB
外形尺寸
封装 SMB
其他
产品生命周期 Obsolete
包装方式 Tape & Reel TR
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
S2D-13引脚图与封装图
S2D-13引脚图

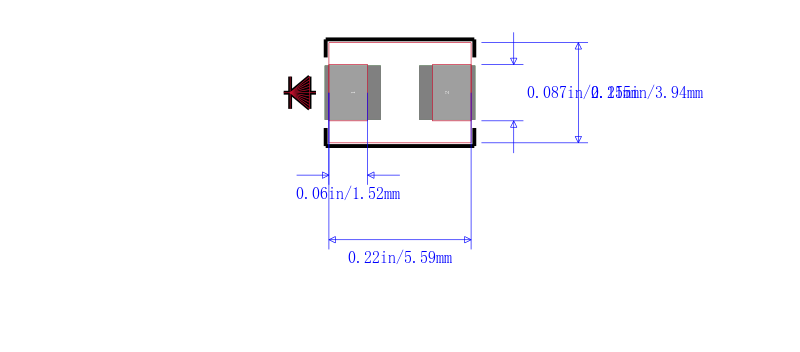

S2D-13封装图

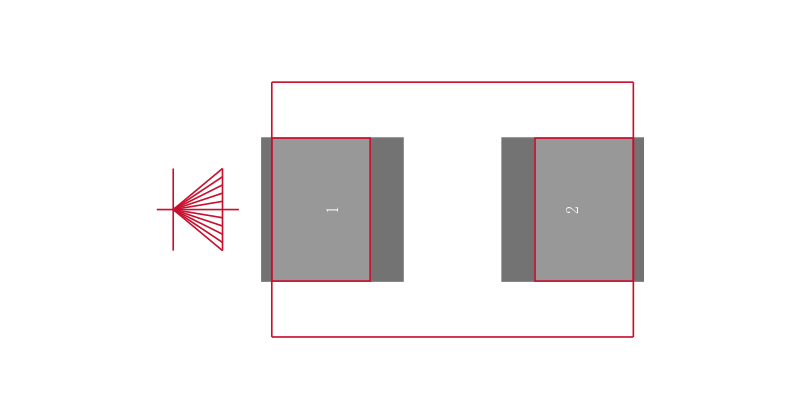

S2D-13封装焊盘图
替代型号S2D-13
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： S2D-13 品牌： Diodes 美台 封装： SMB 200V 1.5A | 当前型号 | DIODE GEN PURPOSE 200V 1.5A SMB | 当前型号 |
| 型号： S2DA-13-F 品牌： 美台 封装： SMA 200V 1.5A | 完全替代 | Diodes Inc S2DA-13-F 开关二极管, 2引脚 SMA封装 | S2D-13和S2DA-13-F的区别 |
| 型号： S2D-13-F 品牌： 美台 封装： DO-214AA 200V 1.5A | 类似代替 | S2D-13-F 二极管, 1.5A 200V 硅结型, 2针 DO-214AA封装 | S2D-13和S2D-13-F的区别 |
| 型号： S2DA-13 品牌： 美台 封装： SMA 200V 1.5A | 类似代替 | DIODE GEN PURPOSE 200V 1.5A SMA | S2D-13和S2DA-13的区别 |
