SMCJ24CA-13
数据手册.pdfDiodes(美台)
分立器件
SMCJ24CA-13中文资料参数规格
技术参数
额定电压DC 24.0 V
额定功率 1.50 kW
钳位电压 38.9 V
测试电流 1 mA
脉冲峰值功率 1500 W
最小反向击穿电压 26.7 V
工作温度Max 150 ℃
工作温度Min -55 ℃
工作结温 -55℃ ~ 150℃
封装参数
安装方式 Surface Mount
引脚数 2
封装 SMC
外形尺寸
长度 7.11 mm
宽度 6.22 mm
高度 2.62 mm
封装 SMC
物理参数
工作温度 -55℃ ~ 150℃ TJ
其他
产品生命周期 Active
包装方式 Tape & Reel TR
制造应用 通用
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
SMCJ24CA-13引脚图与封装图
SMCJ24CA-13引脚图

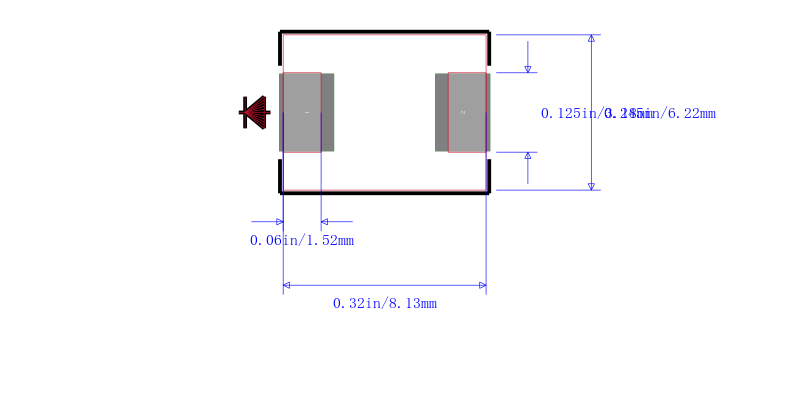

SMCJ24CA-13封装图

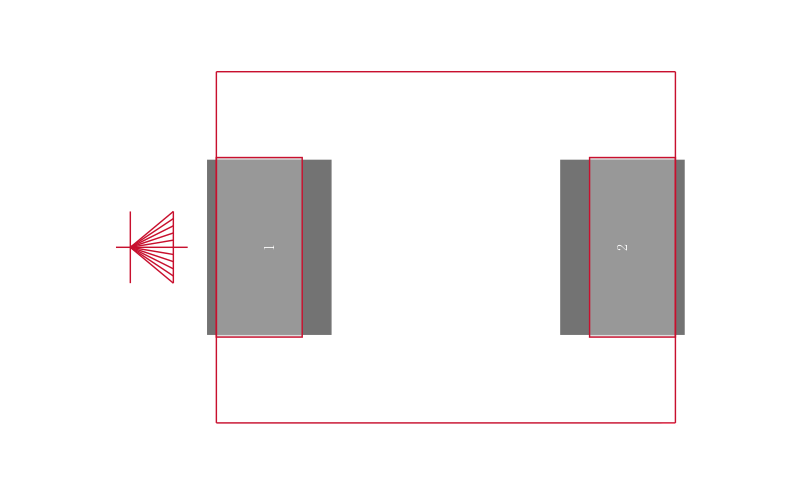

SMCJ24CA-13封装焊盘图
