SN74HC175DBRG4
TI
德州仪器
主动器件
SN74HC175DBRG4中文资料参数规格
技术参数
频率 60.0 MHz
电源电压DC 2.00V ~ 6.00V
输出电流 5.20 mA
电路数 1
通道数 4
位数 4
传送延迟时间 32.0 ns
电压波节 6.00 V, 5.00 V, 2.00 V
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压Max 6 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SSOP-16
外形尺寸
长度 6.2 mm
宽度 5.3 mm
高度 1.95 mm
封装 SSOP-16
物理参数
工作温度 40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74HC175DBRG4引脚图与封装图

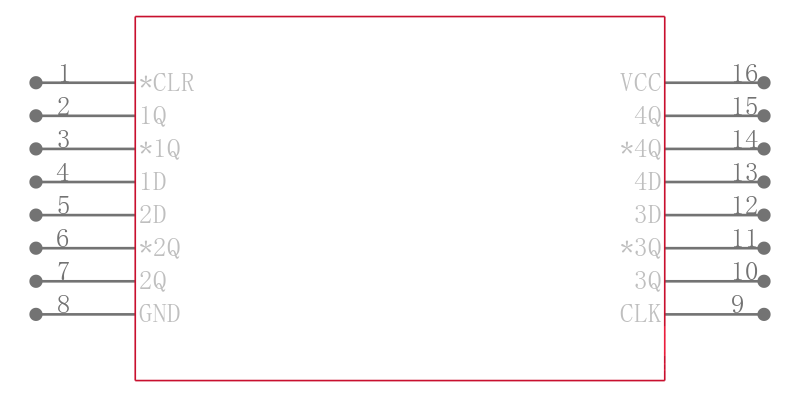

SN74HC175DBRG4引脚图
SN74HC175DBRG4封装图

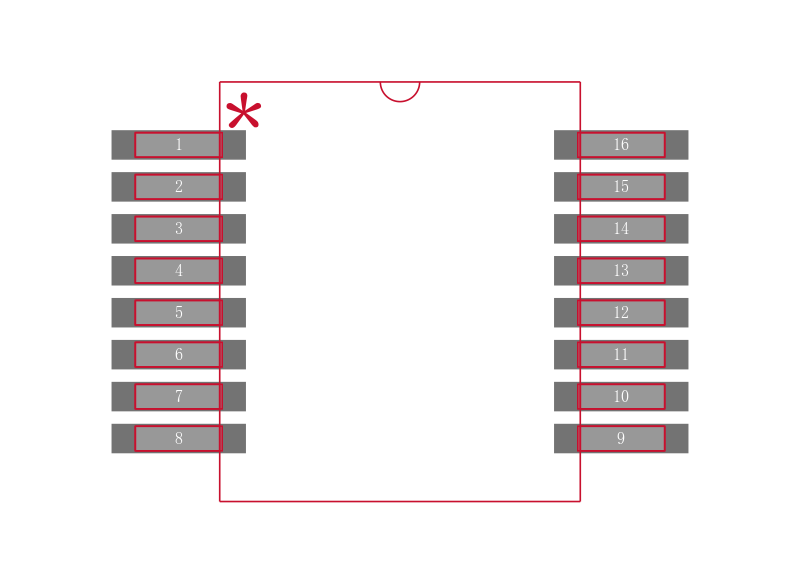

SN74HC175DBRG4封装焊盘图
在线购买SN74HC175DBRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74HC175DBRG4 | TI 德州仪器 | Quadruple D-Type Flip-Flops With Clear 16-SSOP -40℃ to 85℃ | 搜索库存 |
替代型号SN74HC175DBRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74HC175DBRG4 品牌： TI 德州仪器 封装： SOIC 4Bit 2V to 6V 16Pin | 当前型号 | Quadruple D-Type Flip-Flops With Clear 16-SSOP -40℃ to 85℃ | 当前型号 |
| 型号： SN74HC175DBR 品牌： 德州仪器 封装： SSOP-16 4Bit 2V to 6V 16Pin | 类似代替 | 翻两番D型触发器与Clear QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR | SN74HC175DBRG4和SN74HC175DBR的区别 |
| 型号： SN74HC175DBRE4 品牌： 德州仪器 封装： SOIC 4Bit 2V to 6V 16Pin | 类似代替 | 翻两番D型触发器与Clear QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR | SN74HC175DBRG4和SN74HC175DBRE4的区别 |
| 型号： 74HC175DB 品牌： 安世 封装： | 功能相似 | 触发器 QUAD D-TYPE MASTER RESET | SN74HC175DBRG4和74HC175DB的区别 |
