SN74AC241PWG4
TI
德州仪器
电子元器件分类
SN74AC241PWG4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出接口数 8
传送延迟时间 7.50 ns
电压波节 5.00 V, 3.30 V
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 20
封装 TSSOP
外形尺寸
封装 TSSOP
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74AC241PWG4引脚图与封装图

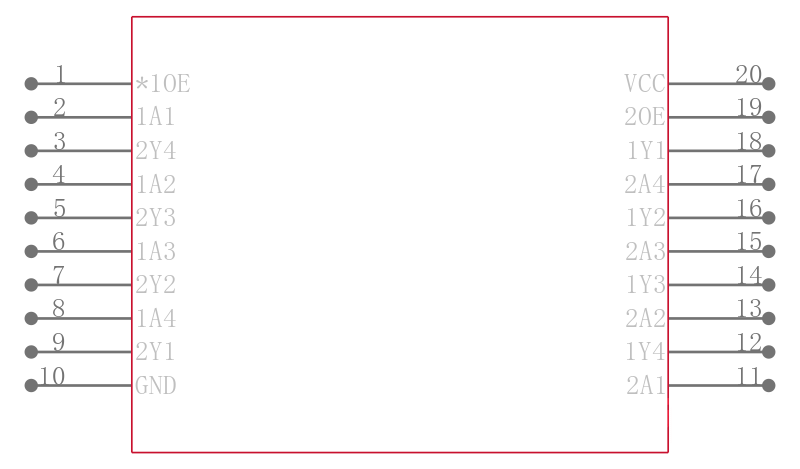

SN74AC241PWG4引脚图
SN74AC241PWG4封装图
SN74AC241PWG4封装焊盘图
在线购买SN74AC241PWG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AC241PWG4 | TI 德州仪器 | Octal Buffers/Drivers With 3-State Outputs 20-TSSOP -40℃ to 85℃ | 搜索库存 |
替代型号SN74AC241PWG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AC241PWG4 品牌： TI 德州仪器 封装： TSSOP 2V to 6V 20Pin | 当前型号 | Octal Buffers/Drivers With 3-State Outputs 20-TSSOP -40℃ to 85℃ | 当前型号 |
| 型号： SN74AC241PW 品牌： 德州仪器 封装： TSSOP 8Bit 2V to 6V 20Pin | 完全替代 | TEXAS INSTRUMENTS SN74AC241PW 逻辑芯片, 缓冲器/驱动器, 三态, 8路, 20TSSOP | SN74AC241PWG4和SN74AC241PW的区别 |
| 型号： SN74AC241PWR 品牌： 德州仪器 封装： 20TSSOP 2V to 6V 20Pin | 完全替代 | 八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS | SN74AC241PWG4和SN74AC241PWR的区别 |
| 型号： SN74AC241PWE4 品牌： 德州仪器 封装： TSSOP 2V to 6V 20Pin | 完全替代 | 八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS | SN74AC241PWG4和SN74AC241PWE4的区别 |
