SN74ABT245BDGVRG4
TI
德州仪器
电子元器件分类
SN74ABT245BDGVRG4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
电路数 1
通道数 8
位数 8
传送延迟时间 3.90 ns
电压波节 5.00 V
静态电流 22 mA
输出电流驱动 -500 µA
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 TVSOP-20
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1.05 mm
封装 TVSOP-20
物理参数
工作温度 40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74ABT245BDGVRG4引脚图与封装图

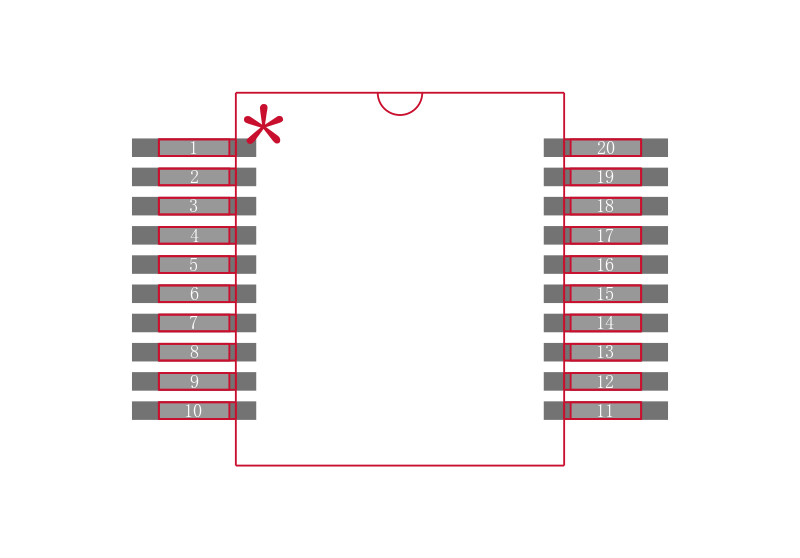

SN74ABT245BDGVRG4引脚图
SN74ABT245BDGVRG4封装图
SN74ABT245BDGVRG4封装焊盘图
在线购买SN74ABT245BDGVRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74ABT245BDGVRG4 | TI 德州仪器 | IC BUS TRANSCEIVER 8Bit 20TVSOP | 搜索库存 |
替代型号SN74ABT245BDGVRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74ABT245BDGVRG4 品牌： TI 德州仪器 封装： TVSOP-20 8Bit 4.5V to 5.5V 20Pin | 当前型号 | IC BUS TRANSCEIVER 8Bit 20TVSOP | 当前型号 |
| 型号： SN74ABT245BDGVR 品牌： 德州仪器 封装： 20TVSOP 8Bit 4.5V to 5.5V 20Pin | 类似代替 | 八路总线收发器与3态输出 OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS | SN74ABT245BDGVRG4和SN74ABT245BDGVR的区别 |
| 型号： SN74ABT245BDGVRE4 品牌： 德州仪器 封装： TVSOP-20 8Bit 4.5V to 5.5V 20Pin | 类似代替 | 八路总线收发器具有三态输出 OCTAL BUS TRANSCEIVERS WITH 3 STATE OUTPUTS | SN74ABT245BDGVRG4和SN74ABT245BDGVRE4的区别 |
