SN74AHCT240DWG4
TI
德州仪器
主动器件
SN74AHCT240DWG4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
通道数 8
传送延迟时间 10.0 ns
电压波节 5.00 V
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOIC-20
外形尺寸
长度 12.8 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-20
物理参数
工作温度 40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
SN74AHCT240DWG4引脚图与封装图

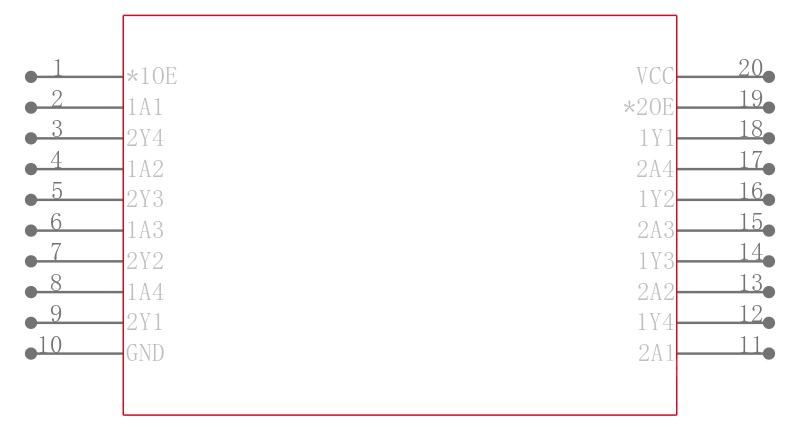

SN74AHCT240DWG4引脚图
SN74AHCT240DWG4封装图
SN74AHCT240DWG4封装焊盘图
在线购买SN74AHCT240DWG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AHCT240DWG4 | TI 德州仪器 | Octal Buffers/Drivers With 3-State Outputs 20-SOIC -40℃ to 85℃ | 搜索库存 |
替代型号SN74AHCT240DWG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AHCT240DWG4 品牌： TI 德州仪器 封装： SOIC 4.5V to 5.5V 20Pin | 当前型号 | Octal Buffers/Drivers With 3-State Outputs 20-SOIC -40℃ to 85℃ | 当前型号 |
| 型号： SN74AHCT240DWR 品牌： 德州仪器 封装： SOIC-20 4.5V to 5.5V 20Pin | 类似代替 | 八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS | SN74AHCT240DWG4和SN74AHCT240DWR的区别 |
| 型号： SN74AHCT240DW 品牌： 德州仪器 封装： SOIC-20 4.5V to 5.5V 20Pin | 类似代替 | 八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS | SN74AHCT240DWG4和SN74AHCT240DW的区别 |
| 型号： SN74AHCT240DWE4 品牌： 德州仪器 封装： 20-SOIC 4.5V to 5.5V 20Pin | 类似代替 | Buffer/Line Driver 8CH Inverting 3-ST CMOS 20Pin SOIC Tube | SN74AHCT240DWG4和SN74AHCT240DWE4的区别 |
