SN74ABT2241PWRG4
TI
德州仪器
电子元器件分类
SN74ABT2241PWRG4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
位数 8
传送延迟时间 5.60 ns
电压波节 5.00 V
输出电流驱动 -2.67 mA
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 TSSOP-20
外形尺寸
封装 TSSOP-20
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74ABT2241PWRG4引脚图与封装图

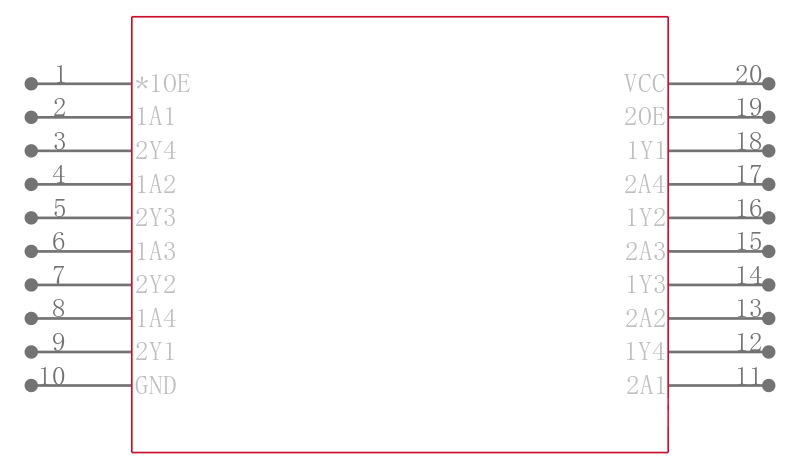

SN74ABT2241PWRG4引脚图
SN74ABT2241PWRG4封装图
SN74ABT2241PWRG4封装焊盘图
在线购买SN74ABT2241PWRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74ABT2241PWRG4 | TI 德州仪器 | Octal Buffers And Line/MOS Drivers With 3-State Outputs 20-TSSOP -40℃ to 85℃ | 搜索库存 |
替代型号SN74ABT2241PWRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74ABT2241PWRG4 品牌： TI 德州仪器 封装： TSSOP-20 8Bit 4.5V to 5.5V 20Pin | 当前型号 | Octal Buffers And Line/MOS Drivers With 3-State Outputs 20-TSSOP -40℃ to 85℃ | 当前型号 |
| 型号： SN74ABT2241PWR 品牌： 德州仪器 封装： 20TSSOP 4.5V to 5.5V 20Pin | 完全替代 | 具有三态输出的八路缓冲器和线路/MOS 驱动器 20-TSSOP -40 to 85 | SN74ABT2241PWRG4和SN74ABT2241PWR的区别 |
| 型号： SN74ABT2241PWRE4 品牌： 德州仪器 封装： TSSOP-20 4.5V to 5.5V 8Bit 20Pin | 完全替代 | Octal Buffers And Line/MOS Drivers With 3-State Outputs 20-TSSOP -40℃ to 85℃ | SN74ABT2241PWRG4和SN74ABT2241PWRE4的区别 |
| 型号： SN74ABT2241PWLE 品牌： 德州仪器 封装： TSSOP 4.5V to 5.5V 20Pin | 完全替代 | Octal Buffers And Line/MOS Drivers With 3-State Outputs 20-TSSOP -40℃ to 85℃ | SN74ABT2241PWRG4和SN74ABT2241PWLE的区别 |
