SN74F241NSRG4
TI
德州仪器
电子元器件分类
SN74F241NSRG4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
通道数 8
传送延迟时间 6.50 ns
电压波节 5.00 V
输出电流驱动 -234 µA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOP-20
外形尺寸
长度 12.6 mm
宽度 5.3 mm
高度 1.95 mm
封装 SOP-20
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74F241NSRG4引脚图与封装图

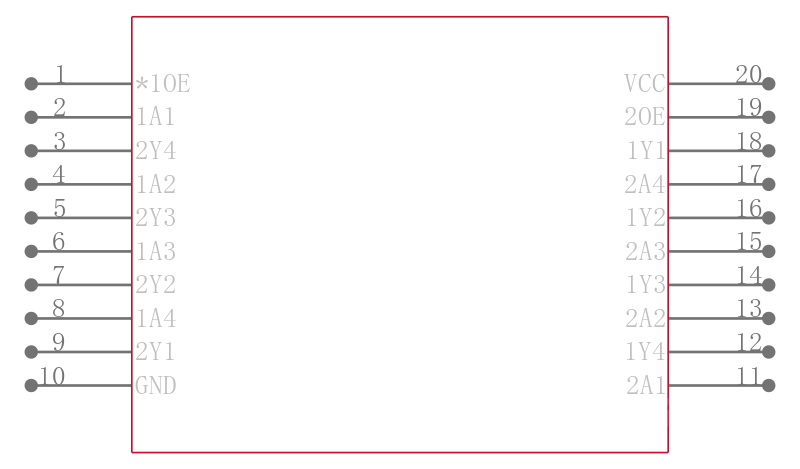

SN74F241NSRG4引脚图
SN74F241NSRG4封装图
SN74F241NSRG4封装焊盘图
在线购买SN74F241NSRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74F241NSRG4 | TI 德州仪器 | Buffer/Line Driver 8CH Non-Inverting 3-ST Bipolar 20Pin SOP T/R | 搜索库存 |
替代型号SN74F241NSRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74F241NSRG4 品牌： TI 德州仪器 封装： SOP-20 4.5V to 5.5V 20Pin | 当前型号 | Buffer/Line Driver 8CH Non-Inverting 3-ST Bipolar 20Pin SOP T/R | 当前型号 |
| 型号： SN74F241N 品牌： 德州仪器 封装： DIP 8Bit 4.5V to 5.5V 20Pin | 完全替代 | TEXAS INSTRUMENTS SN74F241N 逻辑芯片, 缓冲器/驱动器, 三态, 8路, 20DIP | SN74F241NSRG4和SN74F241N的区别 |
| 型号： SN74F241DW 品牌： 德州仪器 封装： SOIC 8Bit 4.5V to 5.5V 20Pin | 完全替代 | TEXAS INSTRUMENTS SN74F241DW 逻辑芯片, 缓冲器/驱动器, 三态, 8路, 20SOICW | SN74F241NSRG4和SN74F241DW的区别 |
| 型号： SN74F241NSR 品牌： 德州仪器 封装： 20SOP 8Bit 4.5V to 5.5V 20Pin | 完全替代 | 具有三态输出的八路缓冲器/驱动器 20-SO 0 to 70 | SN74F241NSRG4和SN74F241NSR的区别 |
