SN74S74NSRG4
TI
德州仪器
主动器件
SN74S74NSRG4中文资料参数规格
技术参数
频率 110 MHz
电源电压DC 4.75V ~ 5.25V
输出电流 20.0 mA
电路数 2
位数 2
传送延迟时间 9.00 ns
电压波节 5.00 V
输出电流驱动 -50.0 µA
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOP-14
外形尺寸
封装 SOP-14
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74S74NSRG4引脚图与封装图

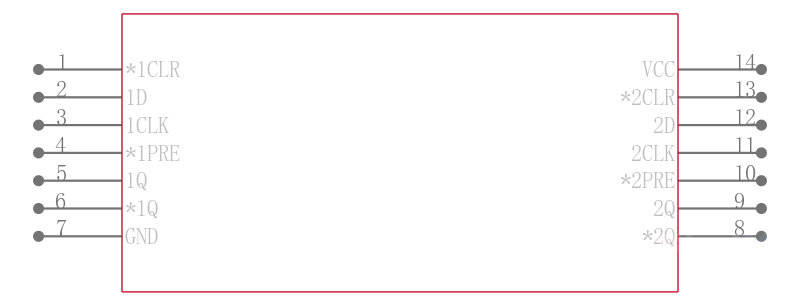

SN74S74NSRG4引脚图
SN74S74NSRG4封装图
SN74S74NSRG4封装焊盘图
在线购买SN74S74NSRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74S74NSRG4 | TI 德州仪器 | IC D-TYPE POS TRG DUAL 14SO | 搜索库存 |
替代型号SN74S74NSRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74S74NSRG4 品牌： TI 德州仪器 封装： SOP-14 2Bit 4.75V to 5.25V 14Pin | 当前型号 | IC D-TYPE POS TRG DUAL 14SO | 当前型号 |
| 型号： SN74S74NSR 品牌： 德州仪器 封装： SOP-14 2Bit 4.75V to 5.25V 14Pin | 完全替代 | 双D型上升沿触发触发器与预置和清除 DUAL D-TYPE POSITIVE-EDGE-TRIGGERED FLIP-FLOPS WITH PRESET AND CLEAR | SN74S74NSRG4和SN74S74NSR的区别 |
| 型号： SN74S74DR 品牌： 德州仪器 封装： SOIC 14Pin | 完全替代 | 双D型上升沿触发触发器与预置和清除 DUAL D-TYPE POSITIVE-EDGE-TRIGGERED FLIP-FLOPS WITH PRESET AND CLEAR | SN74S74NSRG4和SN74S74DR的区别 |
| 型号： SN74S74DRE4 品牌： 德州仪器 封装： SOIC-14 14Pin | 完全替代 | 双D型上升沿触发触发器与预置和清除 DUAL D-TYPE POSITIVE-EDGE-TRIGGERED FLIP-FLOPS WITH PRESET AND CLEAR | SN74S74NSRG4和SN74S74DRE4的区别 |
