SN74F260NE4
TI
德州仪器
主动器件
SN74F260NE4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出电流 20.0 mA
位数 2
传送延迟时间 6.50 ns
电压波节 5.00 V
逻辑门个数 2
输出电流驱动 -50.0 µA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Through Hole
引脚数 14
封装 PDIP-14
外形尺寸
长度 19.3 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-14
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74F260NE4引脚图与封装图

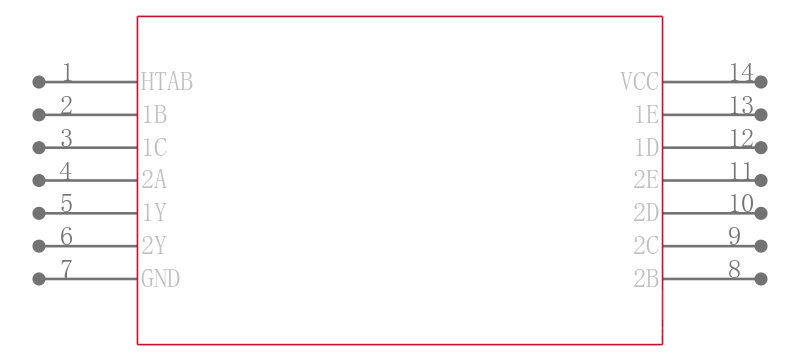

SN74F260NE4引脚图
SN74F260NE4封装图
SN74F260NE4封装焊盘图
在线购买SN74F260NE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74F260NE4 | TI 德州仪器 | IC GATE POS-NOR DUAL 5IN 14-DIP | 搜索库存 |
替代型号SN74F260NE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74F260NE4 品牌： TI 德州仪器 封装： DIP 4.5V to 5.5V 14Pin | 当前型号 | IC GATE POS-NOR DUAL 5IN 14-DIP | 当前型号 |
| 型号： SN74F260N 品牌： 德州仪器 封装： 14PDIP 4.5V to 5.5V 14Pin | 类似代替 | 74F 系列，Texas Instruments快速双极逻辑 工作电压：4.5 至 5.5 兼容性：输入 TTL、输出 TTL ### 74F 系列 | SN74F260NE4和SN74F260N的区别 |
| 型号： N74F260N 品牌： 恩智浦 封装： DIP 5V 14Pin | 功能相似 | 双5输入或非门 Dual 5-input NOR gate | SN74F260NE4和N74F260N的区别 |
