SN74LVCH245ADBRG4
TI
德州仪器
电子元器件分类
SN74LVCH245ADBRG4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 3.60V
输出接口数 8
电路数 1
传送延迟时间 7.00 ns
电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 20
封装 SSOP-20
外形尺寸
长度 7.2 mm
宽度 5.3 mm
高度 1.95 mm
封装 SSOP-20
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LVCH245ADBRG4引脚图与封装图

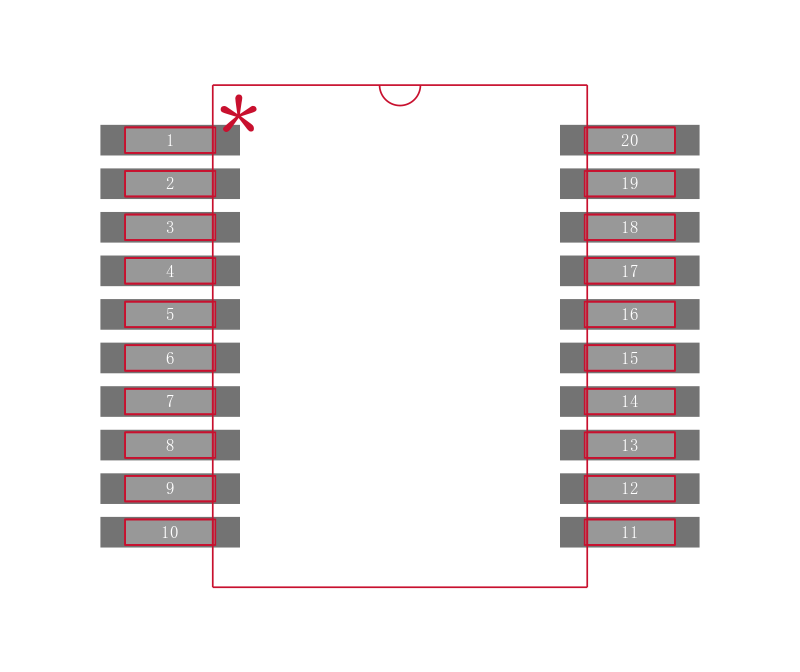

SN74LVCH245ADBRG4引脚图
SN74LVCH245ADBRG4封装图

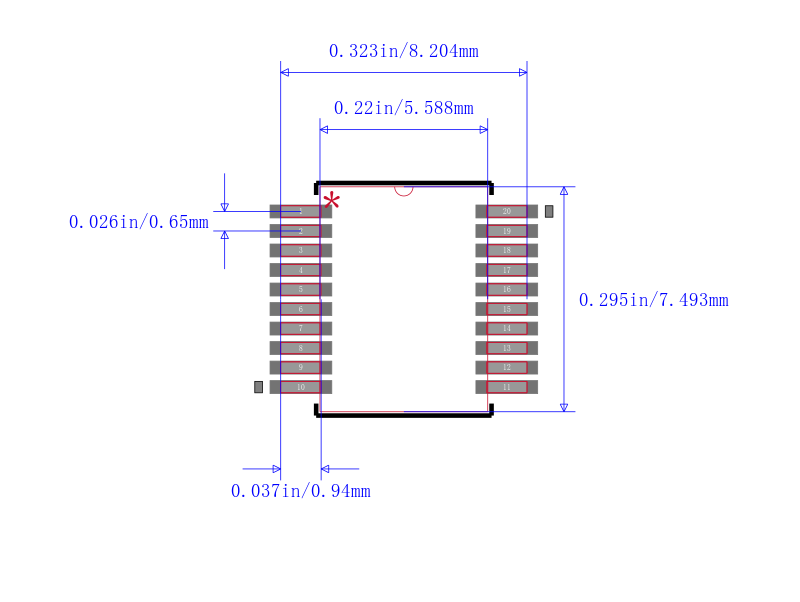

SN74LVCH245ADBRG4封装焊盘图
在线购买SN74LVCH245ADBRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LVCH245ADBRG4 | TI 德州仪器 | 八路总线收发器与3态输出 OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74LVCH245ADBRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LVCH245ADBRG4 品牌： TI 德州仪器 封装： SSOP 2V to 3.6V 20Pin | 当前型号 | 八路总线收发器与3态输出 OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74LVCH245ADBLE 品牌： 德州仪器 封装： SSOP 2V to 3.6V | 完全替代 | 八路总线收发器与3态输出 OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS | SN74LVCH245ADBRG4和SN74LVCH245ADBLE的区别 |
| 型号： SN74LVC245ADBR 品牌： 德州仪器 封装： SSOP 8Bit 2V to 3.6V 20Pin | 类似代替 | TEXAS INSTRUMENTS SN74LVC245ADBR 收发器, 非反相, 3态, 1.65V至3.6V, SSOP-20 | SN74LVCH245ADBRG4和SN74LVC245ADBR的区别 |
| 型号： SN74LVCH245ADBR 品牌： 德州仪器 封装： SSOP 8Bit 2V to 3.6V 20Pin | 类似代替 | 八路总线收发器与3态输出 OCTAL BUS TRANSCEIVERS WITH 3-STATE OUTPUTS | SN74LVCH245ADBRG4和SN74LVCH245ADBR的区别 |
