SN74LVC574ADGVRG4
TI
德州仪器
主动器件
SN74LVC574ADGVRG4中文资料参数规格
技术参数
频率 150 MHz
电源电压DC 2.00V ~ 3.60V
输出接口数 8
输出电流 24.0 mA
电路数 8
通道数 8
传送延迟时间 8.50 ns
电压波节 3.30 V, 2.70 V, 2.50 V, 1.80 V
输出电流驱动 -1.00 mA
工作温度Max 125 ℃
工作温度Min 40 ℃
电源电压Max 3.6 V
电源电压Min 1.65 V
封装参数
安装方式 Surface Mount
引脚数 20
封装 TVSOP-20
外形尺寸
长度 5 mm
宽度 4.4 mm
高度 1.05 mm
封装 TVSOP-20
物理参数
工作温度 40℃ ~ 125℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LVC574ADGVRG4引脚图与封装图

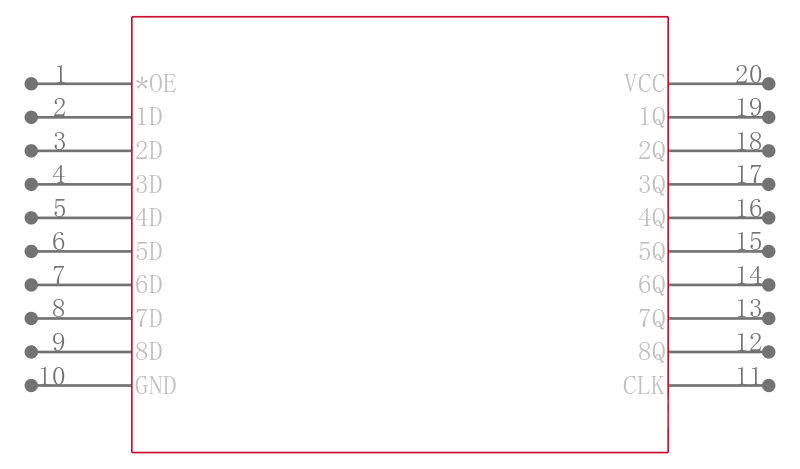

SN74LVC574ADGVRG4引脚图

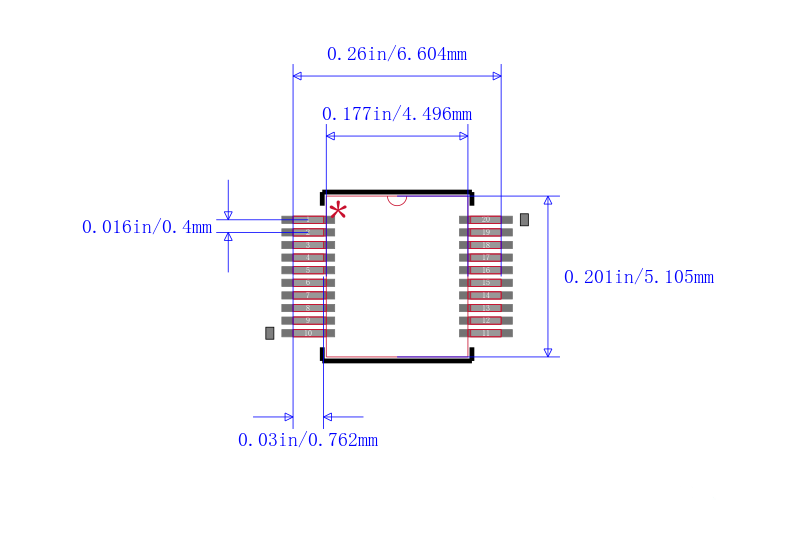

SN74LVC574ADGVRG4封装图

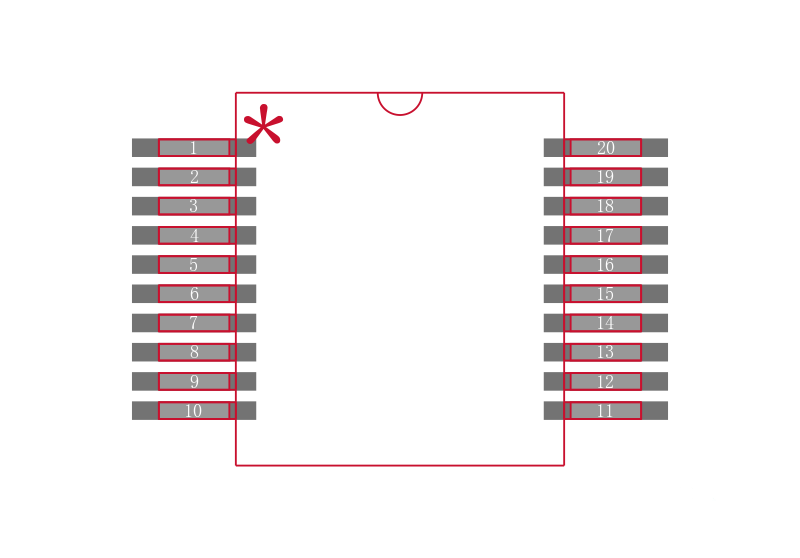

SN74LVC574ADGVRG4封装焊盘图
在线购买SN74LVC574ADGVRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LVC574ADGVRG4 | TI 德州仪器 | 八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74LVC574ADGVRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LVC574ADGVRG4 品牌： TI 德州仪器 封装： TVSOP-20 2V to 3.6V 20Pin | 当前型号 | 八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74LVC574ADGVR 品牌： 德州仪器 封装： TVSOP-20 8Bit 2V to 3.6V 20Pin | 类似代替 | 八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS | SN74LVC574ADGVRG4和SN74LVC574ADGVR的区别 |
| 型号： SN74LVC574ADGVRE4 品牌： 德州仪器 封装： 20-TFSOP 8Bit 2V to 3.6V 20Pin | 类似代替 | 八路边沿触发D型触发器具有三态输出 OCTAL EDGE-TRIGGERED D-TYPE FLIP-FLOPS WITH 3-STATE OUTPUTS | SN74LVC574ADGVRG4和SN74LVC574ADGVRE4的区别 |
