SN74LV27ADRG4
TI
德州仪器
主动器件
SN74LV27ADRG4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 5.50V
输出电流 12.0 mA
位数 3
传送延迟时间 7.00 ns
电压波节 5.00 V, 3.30 V, 2.50 V
逻辑门个数 3
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压Max 5.5 V
电源电压Min 2 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
物理参数
工作温度 40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Contains Lead
SN74LV27ADRG4引脚图与封装图

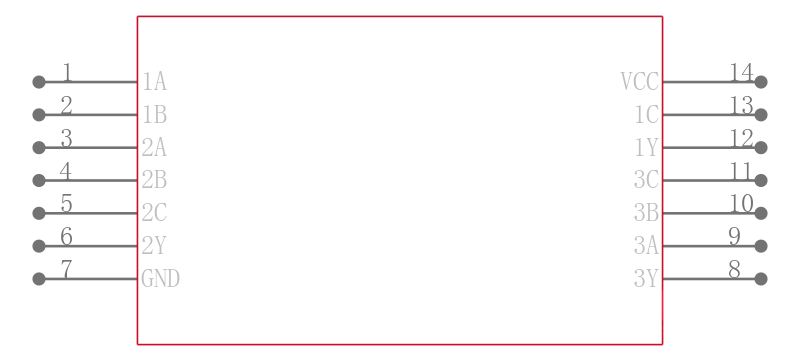

SN74LV27ADRG4引脚图
SN74LV27ADRG4封装图
SN74LV27ADRG4封装焊盘图
在线购买SN74LV27ADRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LV27ADRG4 | TI 德州仪器 | 三路3输入正或非门 TRIPLE 3-INPUT POSITIVE-NOR GATE | 搜索库存 |
替代型号SN74LV27ADRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LV27ADRG4 品牌： TI 德州仪器 封装： SOIC-14 2V to 5.5V 14Pin | 当前型号 | 三路3输入正或非门 TRIPLE 3-INPUT POSITIVE-NOR GATE | 当前型号 |
| 型号： SN74LV27ADG4 品牌： 德州仪器 封装： SOIC 2V to 5.5V 14Pin | 完全替代 | 三路3输入正或非门 TRIPLE 3-INPUT POSITIVE-NOR GATE | SN74LV27ADRG4和SN74LV27ADG4的区别 |
| 型号： SN74LV27AD 品牌： 德州仪器 封装： SOIC 2V to 5.5V 14Pin | 类似代替 | 74LV 系列，Texas Instruments低电压 CMOS 逻辑 工作电压：2 － 5.5 兼容性：输入 LVTTL/TTL、输出 LVCMOS ### 74LV 系列 | SN74LV27ADRG4和SN74LV27AD的区别 |
| 型号： SN74LV27ADBR 品牌： 德州仪器 封装： 14SSOP 2V to 5.5V 14Pin | 类似代替 | 三路3输入正或非门 TRIPLE 3 INPUT POSITIVE NOR GATE | SN74LV27ADRG4和SN74LV27ADBR的区别 |
