SN74LS164DE4
TI
德州仪器
主动器件
SN74LS164DE4中文资料参数规格
技术参数
电源电压DC 4.75V ~ 5.25V
电路数 1
位数 8
电压波节 5.00 V
输出电流驱动 -50.0 µA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOIC-14
外形尺寸
长度 8.65 mm
宽度 3.91 mm
高度 1.58 mm
封装 SOIC-14
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LS164DE4引脚图与封装图

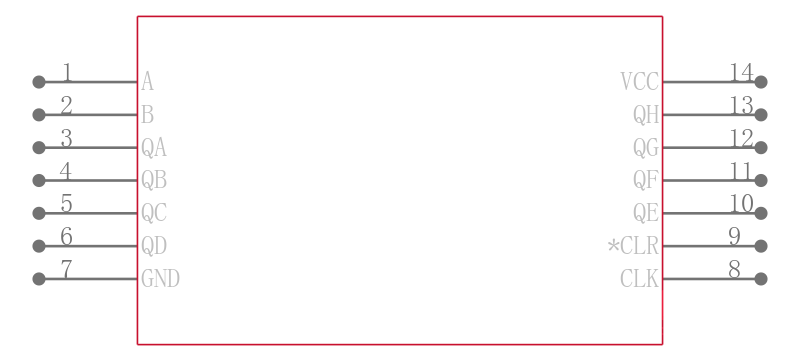

SN74LS164DE4引脚图
SN74LS164DE4封装图
SN74LS164DE4封装焊盘图
在线购买SN74LS164DE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LS164DE4 | TI 德州仪器 | 8位并行输出串行移位寄存器 8-BIT PARALLEL-OUT SERIAL SHIFT REGISTERS | 搜索库存 |
替代型号SN74LS164DE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LS164DE4 品牌： TI 德州仪器 封装： SOIC-14 4.75V to 5.25V 14Pin | 当前型号 | 8位并行输出串行移位寄存器 8-BIT PARALLEL-OUT SERIAL SHIFT REGISTERS | 当前型号 |
| 型号： SN74LS164DRE4 品牌： 德州仪器 封装： SOIC-14 4.75V to 5.25V 14Pin | 完全替代 | 8位并行输出串行移位寄存器 8-BIT PARALLEL-OUT SERIAL SHIFT REGISTERS | SN74LS164DE4和SN74LS164DRE4的区别 |
| 型号： SN74LS164DG4 品牌： 德州仪器 封装： 14-SOIC 4.75V to 5.25V 14Pin | 完全替代 | 计数器移位寄存器 Serial In Shift Registers | SN74LS164DE4和SN74LS164DG4的区别 |
| 型号： SN74LS164DRG4 品牌： 德州仪器 封装： SOIC-14 4.75V to 5.25V 14Pin | 完全替代 | 计数器移位寄存器 Serial In Shift Registers | SN74LS164DE4和SN74LS164DRG4的区别 |
