SN74LS175DRG4
TI
德州仪器
主动器件
SN74LS175DRG4中文资料参数规格
技术参数
频率 40.0 MHz
电源电压DC 4.75V ~ 5.25V
输出电流 8.00 mA
电路数 1
位数 4
传送延迟时间 25.0 ns
电压波节 5.00 V
输出电流驱动 -50.0 µA
电源电压Max 5.25 V
电源电压Min 4.75 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOIC-16
外形尺寸
封装 SOIC-16
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LS175DRG4引脚图与封装图

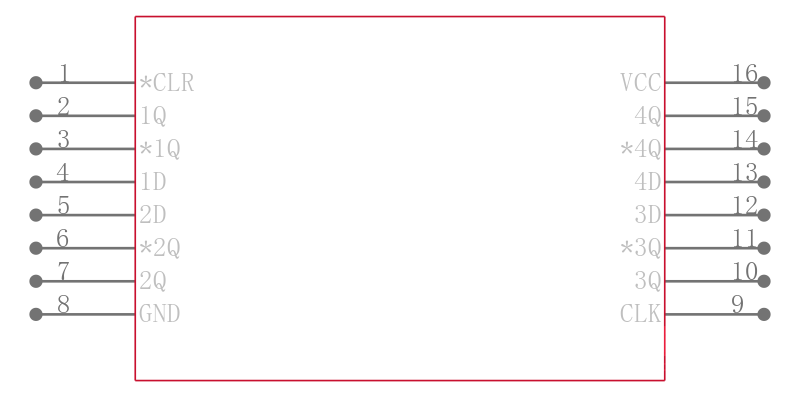

SN74LS175DRG4引脚图
SN74LS175DRG4封装图
SN74LS175DRG4封装焊盘图
在线购买SN74LS175DRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LS175DRG4 | TI 德州仪器 | HEX路/四路D型触发器与Clear HEX/QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR | 搜索库存 |
替代型号SN74LS175DRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LS175DRG4 品牌： TI 德州仪器 封装： SOIC 4Bit 4.75V to 5.25V 16Pin | 当前型号 | HEX路/四路D型触发器与Clear HEX/QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR | 当前型号 |
| 型号： SN74LS175DG4 品牌： 德州仪器 封装： 16-SOIC 4Bit 4.75V to 5.25V 16Pin | 完全替代 | HEX路/四路D型触发器与Clear HEX/QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR | SN74LS175DRG4和SN74LS175DG4的区别 |
| 型号： SN74LS175DR 品牌： 德州仪器 封装： 16SOIC 4Bit 4.75V to 5.25V 16Pin | 类似代替 | HEX路/四路D型触发器与Clear HEX/QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR | SN74LS175DRG4和SN74LS175DR的区别 |
| 型号： SN74LS175D 品牌： 德州仪器 封装： SOIC-16 4Bit 4.75V to 5.25V 16Pin | 类似代替 | HEX路/四路D型触发器与Clear HEX/QUADRUPLE D-TYPE FLIP-FLOPS WITH CLEAR | SN74LS175DRG4和SN74LS175D的区别 |
