SN74HC540NSRE4
TI
德州仪器
主动器件
SN74HC540NSRE4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出接口数 8
传送延迟时间 21.0 ns
电压波节 6.00 V, 5.00 V, 2.00 V
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 20
封装 SOP-20
外形尺寸
封装 SOP-20
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74HC540NSRE4引脚图与封装图

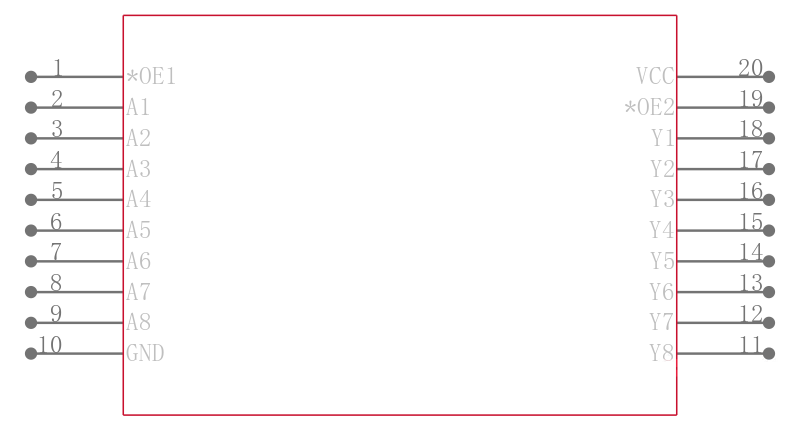

SN74HC540NSRE4引脚图

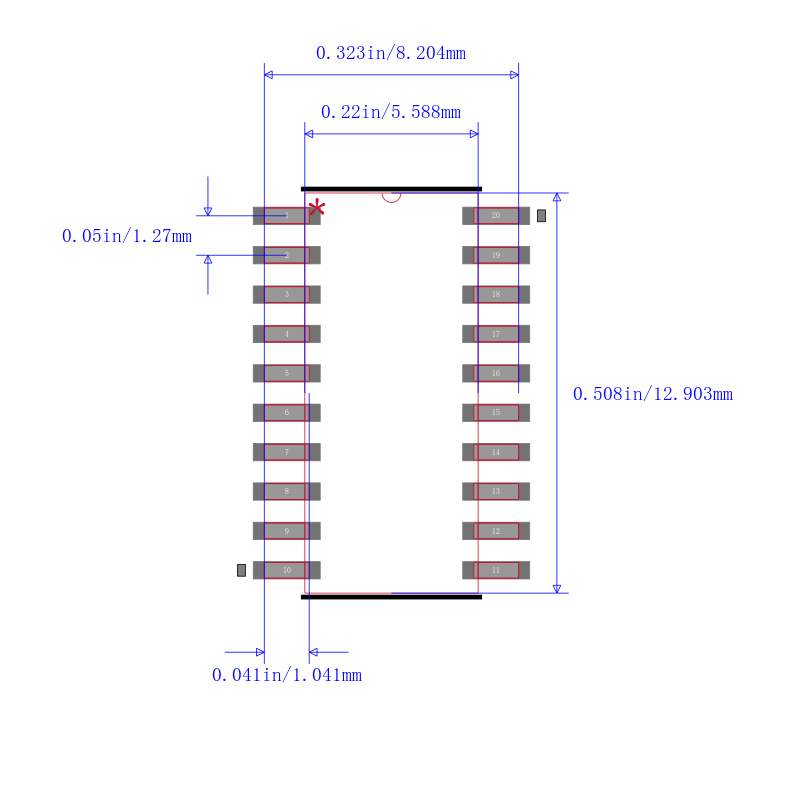

SN74HC540NSRE4封装图

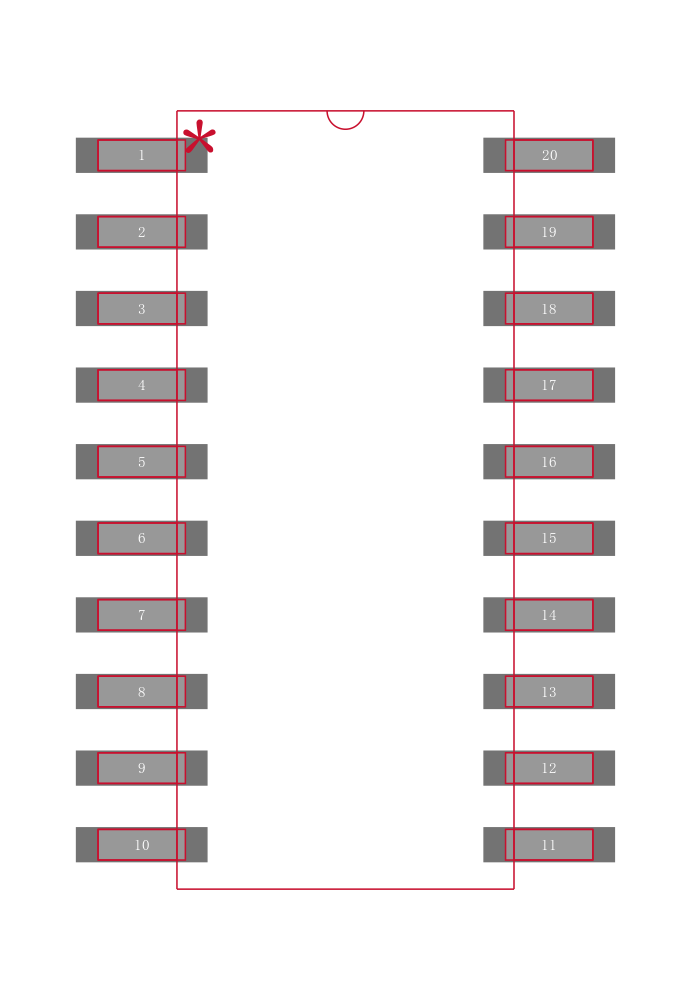

SN74HC540NSRE4封装焊盘图
在线购买SN74HC540NSRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74HC540NSRE4 | TI 德州仪器 | 八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74HC540NSRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74HC540NSRE4 品牌： TI 德州仪器 封装： 2V to 6V 20Pin | 当前型号 | 八路缓冲器并用3态输出线路驱动器 OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74HC540NSRG4 品牌： 德州仪器 封装： 20-SOIC 2V to 6V 20Pin | 完全替代 | Buffer/Line Driver 8CH Inverting 3-ST CMOS 20Pin SOP T/R | SN74HC540NSRE4和SN74HC540NSRG4的区别 |
| 型号： SN74HC540NSR 品牌： 德州仪器 封装： 20SOP 2V to 6V 20Pin | 类似代替 | 八路缓冲器和线路驱动器，三态OUTOUTS OCTAL BUFFERS AND LINE DRIVERS WITH 3-STATE OUTOUTS | SN74HC540NSRE4和SN74HC540NSR的区别 |
| 型号： MC74HC540AFG 品牌： 安森美 封装： 20-SOIC 6V | 功能相似 | 八路三态缓冲器/线路驱动器/线接收器高性能硅栅CMOS Octal 3−State Inverting Buffer/Line Driver/Line Receiver High−Performance Silicon−Gate CMOS | SN74HC540NSRE4和MC74HC540AFG的区别 |
