SN74LS09DE4
TI
德州仪器
主动器件
SN74LS09DE4中文资料参数规格
技术参数
电源电压DC 4.75V ~ 5.25V
输出电流 8.00 mA
位数 4
传送延迟时间 35.0 ns
电压波节 5.00 V
逻辑门个数 4
工作温度Max 70 ℃
工作温度Min 0 ℃
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOP
外形尺寸
封装 SOP
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74LS09DE4引脚图与封装图

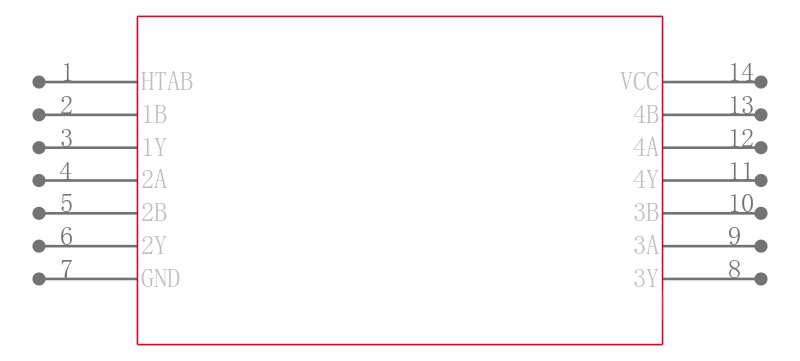

SN74LS09DE4引脚图

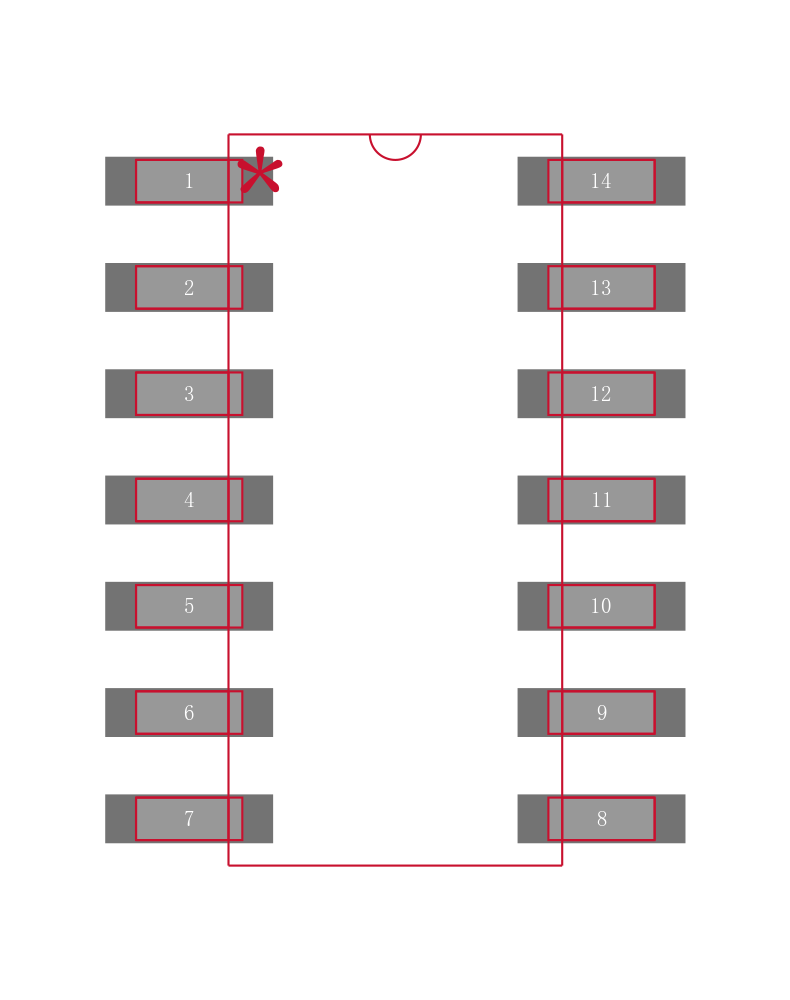

SN74LS09DE4封装图

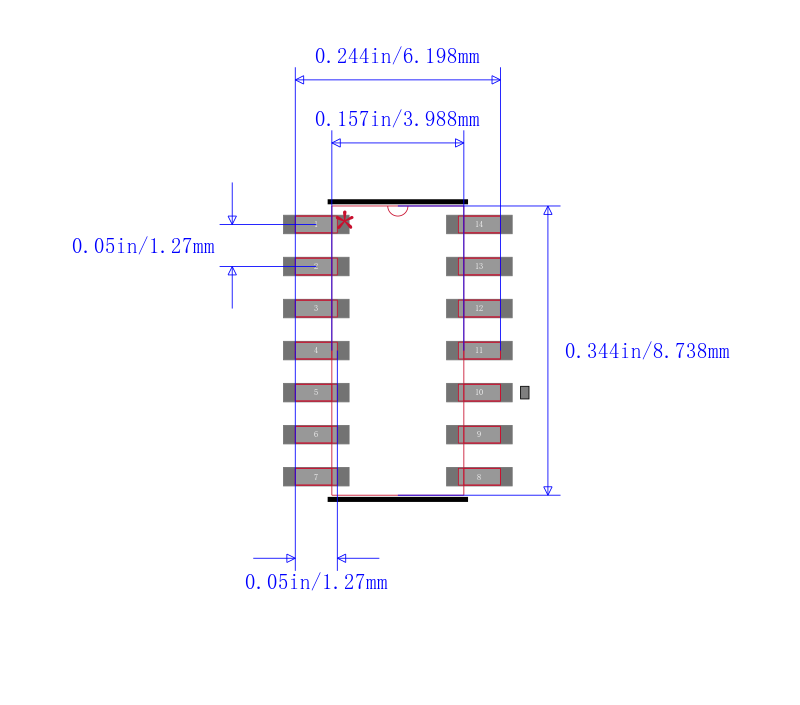

SN74LS09DE4封装焊盘图
在线购买SN74LS09DE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74LS09DE4 | TI 德州仪器 | 四路2输入正与门与集电极开路输出 QUADRUPLE 2-INPUT POSITIVE-AND GATES WITH OPEN-COLLECTOR OUTPUTS | 搜索库存 |
替代型号SN74LS09DE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74LS09DE4 品牌： TI 德州仪器 封装： SOP 4.75V to 5.25V 14Pin | 当前型号 | 四路2输入正与门与集电极开路输出 QUADRUPLE 2-INPUT POSITIVE-AND GATES WITH OPEN-COLLECTOR OUTPUTS | 当前型号 |
| 型号： SN74LS09DG4 品牌： 德州仪器 封装： SOIC 4.75V to 5.25V 14Pin | 完全替代 | 四路2输入正与门与集电极开路输出 QUADRUPLE 2-INPUT POSITIVE-AND GATES WITH OPEN-COLLECTOR OUTPUTS | SN74LS09DE4和SN74LS09DG4的区别 |
| 型号： SN74LS09DRE4 品牌： 德州仪器 封装： SOIC 4.75V to 5.25V 14Pin | 完全替代 | 四路2输入正与门与集电极开路输出 QUADRUPLE 2-INPUT POSITIVE-AND GATES WITH OPEN-COLLECTOR OUTPUTS | SN74LS09DE4和SN74LS09DRE4的区别 |
| 型号： SN74LS09DRG4 品牌： 德州仪器 封装： SOIC 4.75V to 5.25V 14Pin | 完全替代 | 四路2输入正与门与集电极开路输出 QUADRUPLE 2-INPUT POSITIVE-AND GATES WITH OPEN-COLLECTOR OUTPUTS | SN74LS09DE4和SN74LS09DRG4的区别 |
