SN74HC14DBRE4
TI
德州仪器
主动器件
SN74HC14DBRE4中文资料参数规格
技术参数
电源电压DC 2.00V ~ 6.00V
输出电流 5.20 mA
电路数 6
传送延迟时间 26.0 ns
电压波节 6.00 V, 5.00 V, 2.00 V
逻辑门个数 6
输出电流驱动 -1.00 mA
工作温度Max 85 ℃
工作温度Min -40 ℃
封装参数
安装方式 Surface Mount
引脚数 14
封装 SSOP-14
外形尺寸
封装 SSOP-14
物理参数
工作温度 -40℃ ~ 85℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74HC14DBRE4引脚图与封装图

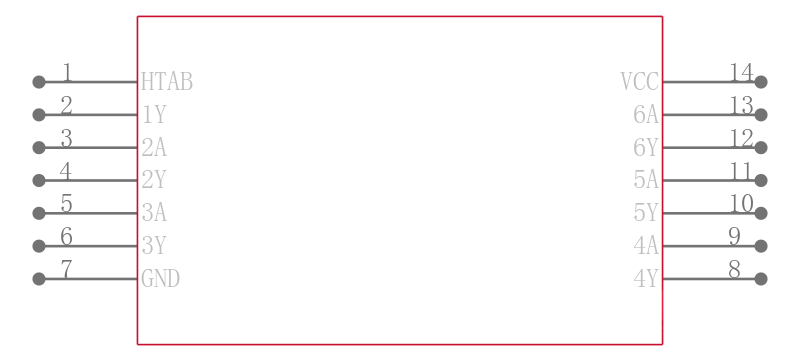

SN74HC14DBRE4引脚图

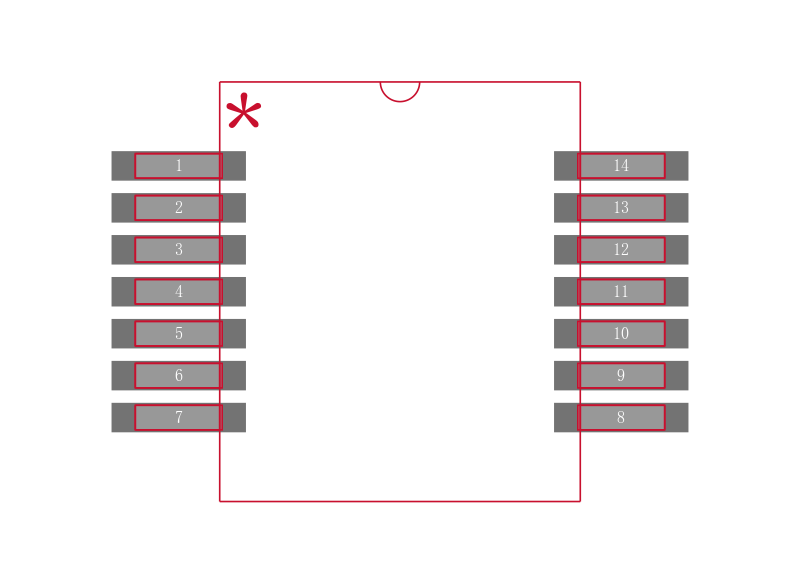

SN74HC14DBRE4封装图

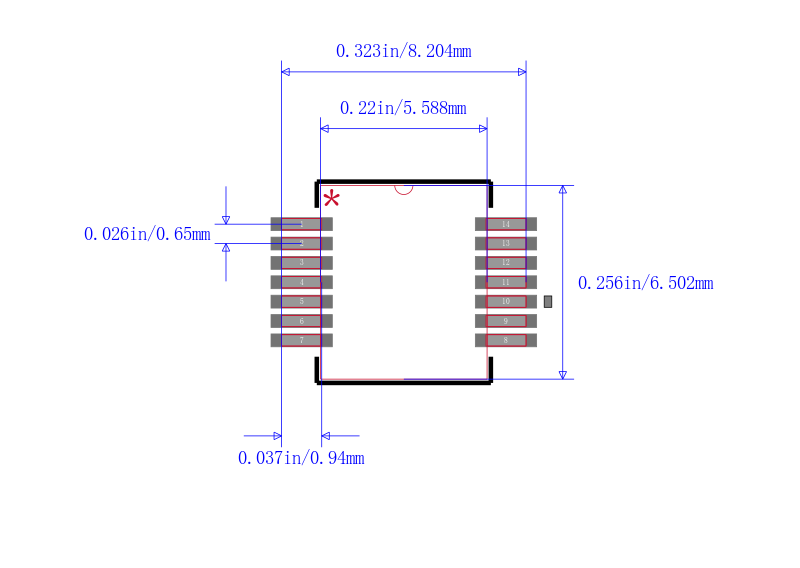

SN74HC14DBRE4封装焊盘图
在线购买SN74HC14DBRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74HC14DBRE4 | TI 德州仪器 | 六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS | 搜索库存 |
替代型号SN74HC14DBRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74HC14DBRE4 品牌： TI 德州仪器 封装： SSOP 2V to 6V 14Pin | 当前型号 | 六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS | 当前型号 |
| 型号： SN74HC14DBR 品牌： 德州仪器 封装： SSOP 2V to 6V 14Pin | 完全替代 | TEXAS INSTRUMENTS SN74HC14DBR 非门, HC系列, 施密特触发, 1输入, 2V至6V, SSOP-14 | SN74HC14DBRE4和SN74HC14DBR的区别 |
| 型号： SN74HC14DBRG4 品牌： 德州仪器 封装： 14-SSOP 6Bit 2V to 6V 14Pin | 完全替代 | 六角施密特触发反相器 HEX SCHMITT-TRIGGER INVERTERS | SN74HC14DBRE4和SN74HC14DBRG4的区别 |
| 型号： 74HC14DB 品牌： 恩智浦 封装： | 功能相似 | 六角反相施密特触发器 Hex inverting Schmitt trigger | SN74HC14DBRE4和74HC14DB的区别 |
