SN74F541NE4
TI
德州仪器
电子元器件分类
SN74F541NE4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
传送延迟时间 6.00 ns
电压波节 5.00 V
输出电流驱动 -234 µA
工作温度Max 70 ℃
工作温度Min 0 ℃
封装参数
安装方式 Through Hole
引脚数 20
封装 PDIP-20
外形尺寸
长度 24.33 mm
宽度 6.35 mm
高度 4.57 mm
封装 PDIP-20
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74F541NE4引脚图与封装图

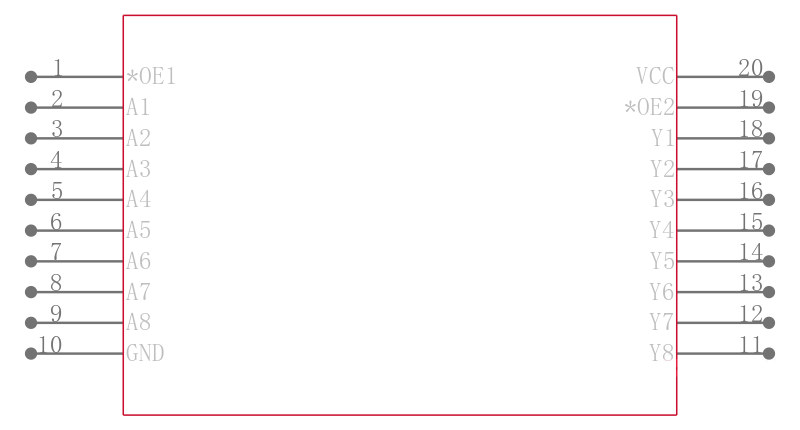

SN74F541NE4引脚图
SN74F541NE4封装图
SN74F541NE4封装焊盘图
在线购买SN74F541NE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74F541NE4 | TI 德州仪器 | 八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74F541NE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74F541NE4 品牌： TI 德州仪器 封装： PDIP 4.5V to 5.5V 20Pin | 当前型号 | 八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74F541N 品牌： 德州仪器 封装： 20DIP 8Bit 4.5V to 5.5V 20Pin | 完全替代 | TEXAS INSTRUMENTS SN74F541N.. 八缓冲器/线路驱动器 | SN74F541NE4和SN74F541N的区别 |
| 型号： 5962-9175301MRA 品牌： 德州仪器 封装： CDIP 4.5V to 5.5V 20Pin | 类似代替 | 八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS | SN74F541NE4和5962-9175301MRA的区别 |
| 型号： SNJ54F541J 品牌： 德州仪器 封装： | 类似代替 | 八路缓冲器/驱动器，具有三态输出 OCTAL BUFFERS/DRIVERS WITH 3-STATE OUTPUTS | SN74F541NE4和SNJ54F541J的区别 |
