SN74F175NE4
TI
德州仪器
主动器件
SN74F175NE4中文资料参数规格
技术参数
频率 140 MHz
电源电压DC 4.50V ~ 5.50V
输出电流 20.0 mA
电路数 4
位数 4
传送延迟时间 9.50 ns
电压波节 5.00 V
输出电流驱动 -50.0 µA
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Through Hole
引脚数 16
封装 PDIP-16
外形尺寸
封装 PDIP-16
其他
产品生命周期 Active
包装方式 Tube
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74F175NE4引脚图与封装图

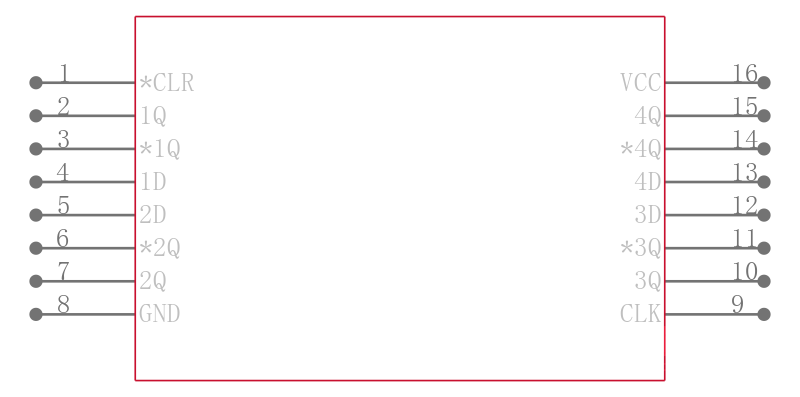

SN74F175NE4引脚图
SN74F175NE4封装图
SN74F175NE4封装焊盘图
在线购买SN74F175NE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74F175NE4 | TI 德州仪器 | 翻两番D型触发器与Clear QUADRUPLE D-TYPE FLIP-FLOP WITH CLEAR | 搜索库存 |
替代型号SN74F175NE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74F175NE4 品牌： TI 德州仪器 封装： SOIC 4Bit 4.5V to 5.5V 16Pin | 当前型号 | 翻两番D型触发器与Clear QUADRUPLE D-TYPE FLIP-FLOP WITH CLEAR | 当前型号 |
| 型号： SN74F175N3 品牌： 德州仪器 封装： PDIP 4Bit 4.5V to 5.5V 16Pin | 完全替代 | 翻两番D型触发器与Clear QUADRUPLE D-TYPE FLIP-FLOP WITH CLEAR | SN74F175NE4和SN74F175N3的区别 |
| 型号： SN74F175N 品牌： 德州仪器 封装： DIP 4Bit 4.5V to 5.5V 16Pin | 类似代替 | TEXAS INSTRUMENTS SN74F175N 触发器, 清零, 互补输出, 正沿, D, 4.6 ns, 140 MHz, 20 mA, DIP, 16 引脚 | SN74F175NE4和SN74F175N的区别 |
