SN74ALS11ADRE4
TI
德州仪器
主动器件
SN74ALS11ADRE4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出电流 8.00 mA
传送延迟时间 13.0 ns
电压波节 5.00 V
逻辑门个数 3
输出电流驱动 -50.0 µA
工作温度Max 70 ℃
工作温度Min 0 ℃
封装参数
安装方式 Surface Mount
引脚数 14
封装 SOP
外形尺寸
封装 SOP
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74ALS11ADRE4引脚图与封装图

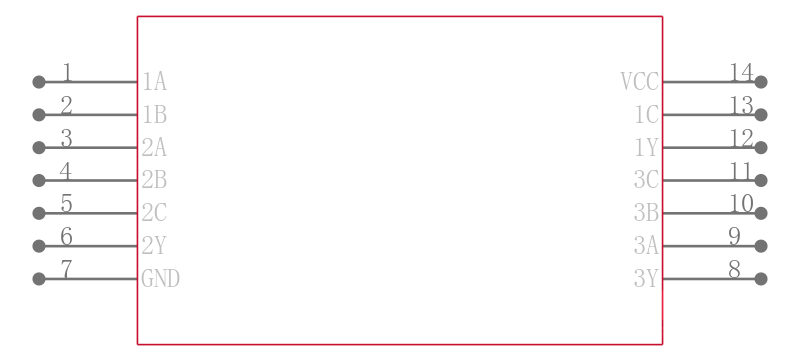

SN74ALS11ADRE4引脚图
SN74ALS11ADRE4封装图
SN74ALS11ADRE4封装焊盘图
在线购买SN74ALS11ADRE4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74ALS11ADRE4 | TI 德州仪器 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | 搜索库存 |
替代型号SN74ALS11ADRE4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74ALS11ADRE4 品牌： TI 德州仪器 封装： SOP 4.5V to 5.5V 14Pin | 当前型号 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | 当前型号 |
| 型号： SN74ALS11ADR 品牌： 德州仪器 封装： 14SOIC 4.5V to 5.5V 14Pin | 完全替代 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | SN74ALS11ADRE4和SN74ALS11ADR的区别 |
| 型号： SN74ALS11ADRG4 品牌： 德州仪器 封装： SOIC 4.5V to 5.5V 14Pin | 完全替代 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | SN74ALS11ADRE4和SN74ALS11ADRG4的区别 |
| 型号： SN74ALS11ADG4 品牌： 德州仪器 封装： SOIC 3Bit 4.5V to 5.5V 14Pin | 完全替代 | 三路3输入正与门 TRIPLE 3-INPUT POSITIVE-AND GATES | SN74ALS11ADRE4和SN74ALS11ADG4的区别 |
