SN74AHC08PWLE
TI
德州仪器
主动器件
SN74AHC08PWLE中文资料参数规格
技术参数
电源电压DC 2.00V ~ 5.50V
位数 4
传送延迟时间 9.00 ns
电压波节 5.00 V, 3.30 V
逻辑门个数 4
输出电流驱动 -1.00 mA
封装参数
安装方式 Surface Mount
封装 TSSOP
外形尺寸
封装 TSSOP
其他
产品生命周期 Obsolete
符合标准
RoHS标准 Non-Compliant
含铅标准 Contains Lead
SN74AHC08PWLE引脚图与封装图

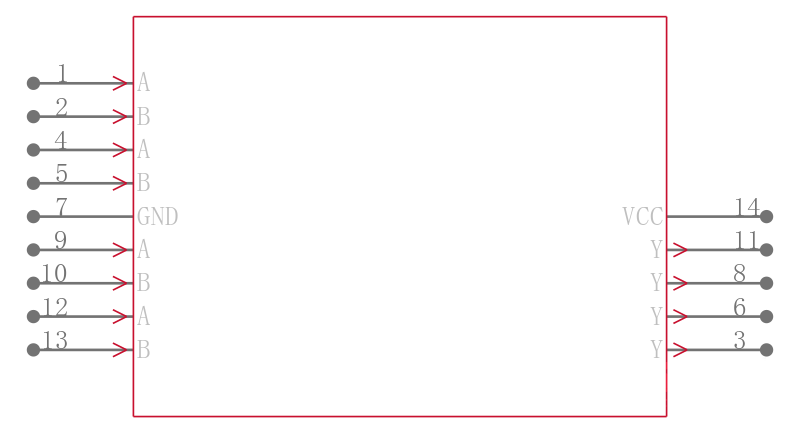

SN74AHC08PWLE引脚图
SN74AHC08PWLE封装图
SN74AHC08PWLE封装焊盘图
在线购买SN74AHC08PWLE
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74AHC08PWLE | TI 德州仪器 | 四路2输入正与门 QUADRUPLE 2-INPUT POSITIVE-AND GATES | 搜索库存 |
替代型号SN74AHC08PWLE
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74AHC08PWLE 品牌： TI 德州仪器 封装： TSSOP 2V to 5.5V | 当前型号 | 四路2输入正与门 QUADRUPLE 2-INPUT POSITIVE-AND GATES | 当前型号 |
| 型号： SN74AHC08PWR 品牌： 德州仪器 封装： TSSOP-14 2V to 5.5V 14Pin | 完全替代 | 2输入正与门 | SN74AHC08PWLE和SN74AHC08PWR的区别 |
| 型号： SN74AHC08MPWREP 品牌： 德州仪器 封装： TSSOP-14 2V to 5.5V 14Pin | 完全替代 | 四路2输入正与门 QUADRUPLE 2-INPUT POSITIVE-AND GATE | SN74AHC08PWLE和SN74AHC08MPWREP的区别 |
| 型号： SN74AHC08PW 品牌： 德州仪器 封装： TSSOP 2V to 5.5V 14Pin | 完全替代 | 四路2输入正与门 QUADRUPLE 2-INPUT POSITIVE-AND GATES | SN74AHC08PWLE和SN74AHC08PW的区别 |
