SN74AHC174PWRG4

TI 德州仪器主动器件

六路D型触发器与Clear HEX D-TYPE FLIP-FLOPS WITH CLEAR

Operating Range 2-V to 5.5-V VCC

Contain Six Flip-Flops With Single-Rail Outputs

Applications Include:

– Buffer/Storage Registers

– Shift Registers

– Pattern Generators

Latch-Up Performance Exceeds 250 mA Per JESD 17

ESD Protection Exceeds JESD 22

– 2000-V Human-Body Model A114-A

– 200-V Machine Model A115-A

– 1000-V Charged-Device Model C101

艾睿:
Flip Flop D-Type Bus Interface Pos-Edge 1-Element 16-Pin TSSOP T/R

SN74AHC174PWRG4中文资料参数规格

技术参数

频率 180 MHz

输出电流 8.00 mA

电压波节 5.00 V, 3.30 V

工作温度Max 85 ℃

工作温度Min -40 ℃

封装参数

安装方式 Surface Mount

引脚数 16

封装 TSSOP

外形尺寸

封装 TSSOP

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74AHC174PWRG4引脚图与封装图

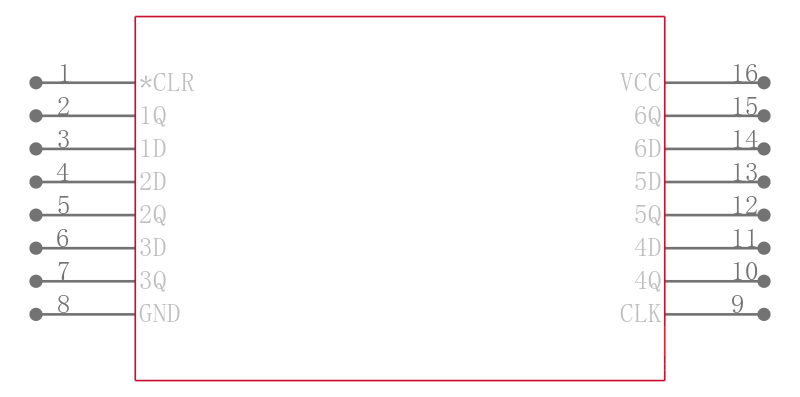

SN74AHC174PWRG4引脚图

SN74AHC174PWRG4封装图

SN74AHC174PWRG4封装焊盘图
