SN74ABT2952ADWRG4
TI
德州仪器
电子元器件分类
SN74ABT2952ADWRG4中文资料参数规格
技术参数
电源电压DC 4.50V ~ 5.50V
输出接口数 8
电路数 1
通道数 8
位数 8
电压波节 5.00 V
静态电流 24 mA
工作温度Max 85 ℃
工作温度Min 40 ℃
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 24
封装 SOIC-24
外形尺寸
长度 15.4 mm
宽度 7.52 mm
高度 2.35 mm
封装 SOIC-24
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74ABT2952ADWRG4引脚图与封装图

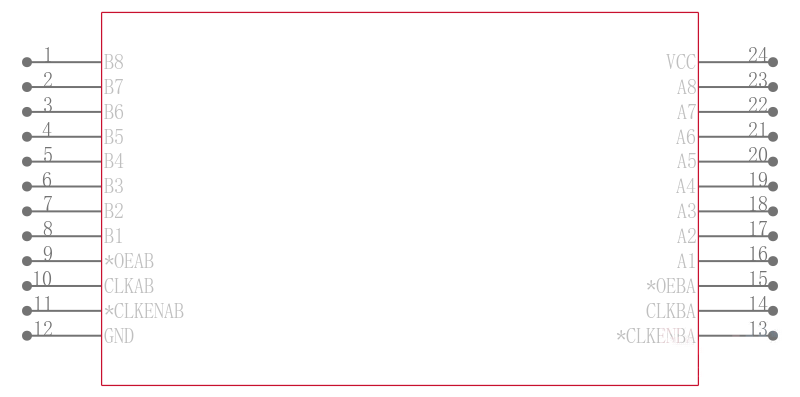

SN74ABT2952ADWRG4引脚图

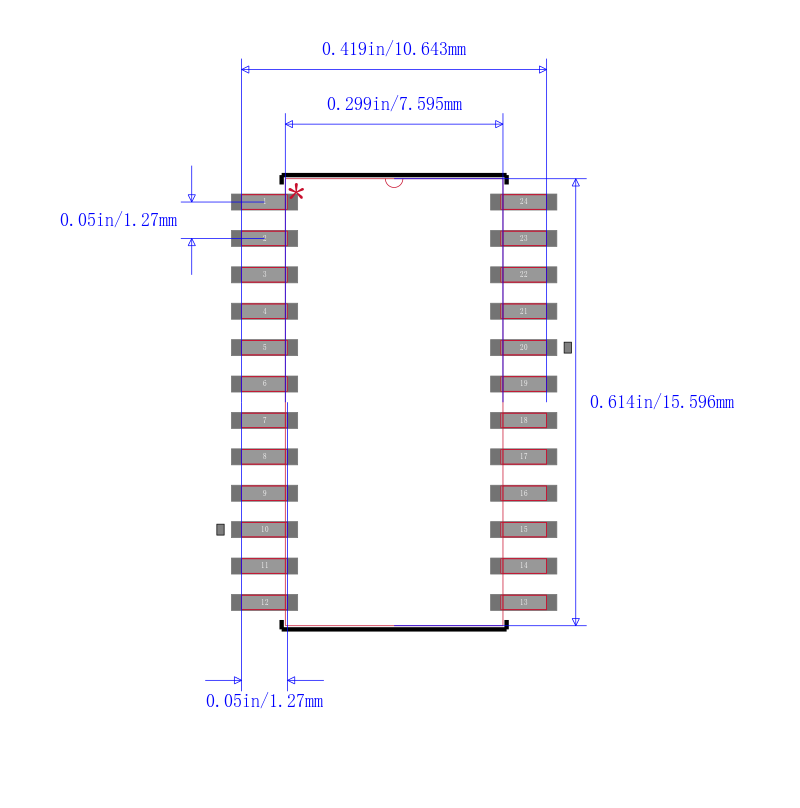

SN74ABT2952ADWRG4封装图
SN74ABT2952ADWRG4封装焊盘图
在线购买SN74ABT2952ADWRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74ABT2952ADWRG4 | TI 德州仪器 | 八路总线收发器和寄存器具有三态输出 OCTAL BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS | 搜索库存 |
替代型号SN74ABT2952ADWRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74ABT2952ADWRG4 品牌： TI 德州仪器 封装： SOIC-24 8Bit 4.5V to 5.5V 24Pin | 当前型号 | 八路总线收发器和寄存器具有三态输出 OCTAL BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS | 当前型号 |
| 型号： SN74ABT2952ADBRG4 品牌： 德州仪器 封装： 24-SSOP 4.5V to 5.5V 24Pin | 完全替代 | 八路总线收发器和寄存器具有三态输出 OCTAL BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS | SN74ABT2952ADWRG4和SN74ABT2952ADBRG4的区别 |
| 型号： SN74ABT2952ADW 品牌： 德州仪器 封装： 24SOIC 8Bit 4.5V to 5.5V 24Pin | 类似代替 | 八路总线收发器和寄存器具有三态输出 OCTAL BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS | SN74ABT2952ADWRG4和SN74ABT2952ADW的区别 |
| 型号： SN74ABT2952ADWR 品牌： 德州仪器 封装： 24SOIC 8Bit 4.5V to 5.5V 24Pin | 类似代替 | 八路总线收发器和寄存器具有三态输出 OCTAL BUS TRANSCEIVERS AND REGISTERS WITH 3-STATE OUTPUTS | SN74ABT2952ADWRG4和SN74ABT2952ADWR的区别 |
