SN74F175NSRG4
TI
德州仪器
主动器件
SN74F175NSRG4中文资料参数规格
技术参数
频率 140 MHz
电源电压DC 4.50V ~ 5.50V
输出电流 20.0 mA
电路数 4
通道数 4
位数 4
传送延迟时间 9.50 ns
电压波节 5.00 V
输出电流驱动 -50.0 µA
工作温度Max 70 ℃
工作温度Min 0 ℃
电源电压Max 5.5 V
电源电压Min 4.5 V
封装参数
安装方式 Surface Mount
引脚数 16
封装 SOP-16
外形尺寸
长度 10.3 mm
宽度 5.3 mm
高度 1.95 mm
封装 SOP-16
物理参数
工作温度 0℃ ~ 70℃
其他
产品生命周期 Active
包装方式 Tape & Reel TR
符合标准
RoHS标准 RoHS Compliant
含铅标准 Lead Free
SN74F175NSRG4引脚图与封装图

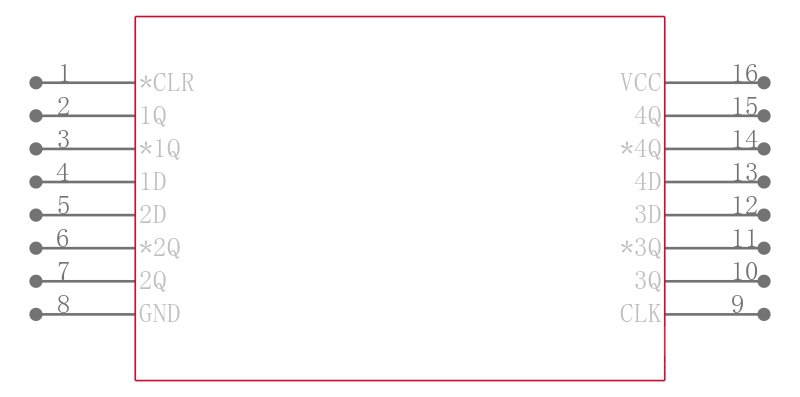

SN74F175NSRG4引脚图
SN74F175NSRG4封装图

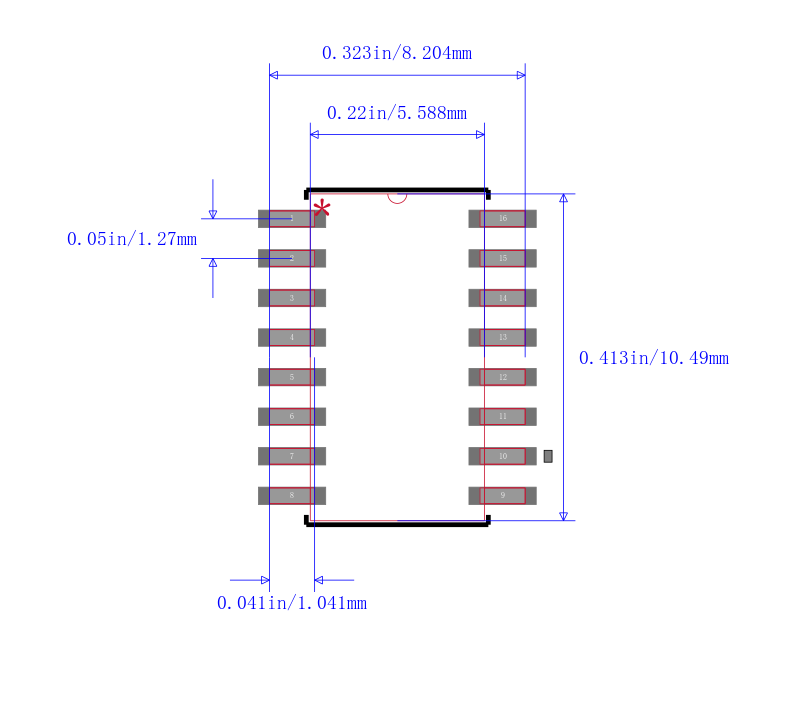

SN74F175NSRG4封装焊盘图
在线购买SN74F175NSRG4
| 型号 | 制造商 | 描述 | 购买 |
|---|---|---|---|
| SN74F175NSRG4 | TI 德州仪器 | 翻两番D型触发器与Clear QUADRUPLE D-TYPE FLIP-FLOP WITH CLEAR | 搜索库存 |
替代型号SN74F175NSRG4
| 图片 | 型号/品牌/封装 | 代替类型 | 描述 | 替代型号对比 |
|---|---|---|---|---|
| 型号： SN74F175NSRG4 品牌： TI 德州仪器 封装： SOIC 4Bit 4.5V to 5.5V 16Pin | 当前型号 | 翻两番D型触发器与Clear QUADRUPLE D-TYPE FLIP-FLOP WITH CLEAR | 当前型号 |
| 型号： SN74F175DR 品牌： 德州仪器 封装： SOIC-16 4Bit 4.5V to 5.5V 16Pin | 完全替代 | 翻两番D型触发器与Clear QUADRUPLE D-TYPE FLIP-FLOP WITH CLEAR | SN74F175NSRG4和SN74F175DR的区别 |
| 型号： SN74F175NSR 品牌： 德州仪器 封装： 16SOP 4Bit 4.5V to 5.5V 16Pin | 完全替代 | 翻两番D型触发器与Clear QUADRUPLE D-TYPE FLIP-FLOP WITH CLEAR | SN74F175NSRG4和SN74F175NSR的区别 |
| 型号： SN74F175D 品牌： 德州仪器 封装： SOIC 4Bit 4.5V to 5.5V 16Pin | 类似代替 | TEXAS INSTRUMENTS SN74F175D 触发器, D, 4.6 ns, 140 MHz, 20 mA, SOIC, 16 引脚 | SN74F175NSRG4和SN74F175D的区别 |
