SN74LVC2G02DCT3

SN74LVC2G02DCT3

TI 德州仪器 主动器件

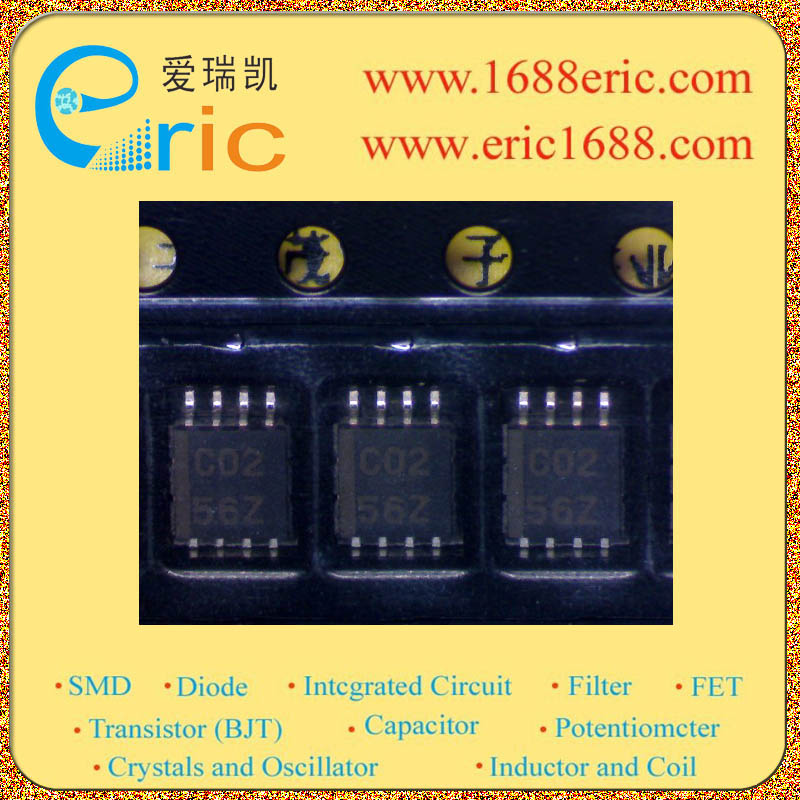

IC 或非门 SN74LVC2G02DCT3 SSOP8/SM8 marking/标记 C02

逻辑类型Logic Type| 或非门 NOR Gate \---|--- 电路数Number of Circuits| 1 输入数Number of Inputs| 2 电源电压VccVoltage - Supply| 1.65V~5.5V 静态电流IqCurrent - Quiescent Max| 10µA 输出高,低电平电流Current - Output High, Low| -32mA,32mA 低逻辑电平Logic Level - Low| 高逻辑电平Logic Level - High| 传播延迟时间@Vcc,CLMax Propagation Delay @ V, Max CL| 3ns @ 5V,50pF Description & Applications| DUAL 2-INPUT POSIVE-NOR GATE ;Available in the Texas Instruments • Typical VOHV Output VOH Undershoot NanoFree™ Package >2 V at VCC = 3.3 V, TA = 25°C • Supports 5-V VCC Operation • Ioff Supports Partial-Power-Down Mode • Inputs Accept Voltages to 5.5 V Operation • Latch-Up Performance Exceeds 100 mA Per • Max tpd of 4.9 ns at 3.3 V JESD 78, Class II • Low Power Consumption, 10-µA Max ICC • ESD Protection Exceeds JESD 22 • ±24-mA Output Drive at 3.3 V – 2000-V Human-Body Model A114-A • Typical VOLP Output Ground Bounce <0.8 V at V – 1000-V Charged-Device Model C101VCC= 3.3 V, TA= 25°C 描述与应用| 双路2输入正或非门;•典型VOHV (输出VOH冲) NanoFree™封装>2 V在VCC =3.3 V,TA = 25°C •支持5-V VCC操作 •IOFF支持部分掉电模式 •输入接受5.5 V操作电压 •闭锁性能超过100 mA每 •最大TPD为4.9 ns在3.3 V JESD 78,II类 •低功耗,10μA最大ICC •ESD保护超过JESD22 •±24 mA输出驱动在3.3 V - 2000-V人体模型(A114-A) •典型的VoIP (输出地弹跳) 在V<0.8 V - 1000-V带电器件模型(C101)VCC = 3.3 V,TA= 25°C

SN74LVC2G02DCT3中文资料参数规格
封装参数

安装方式 Surface Mount

封装 SSOP-8

外形尺寸

封装 SSOP-8

其他

产品生命周期 Unknown

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

SN74LVC2G02DCT3引脚图与封装图
暂无图片
在线购买SN74LVC2G02DCT3
型号 制造商 描述 购买
SN74LVC2G02DCT3 TI 德州仪器 IC 或非门 SN74LVC2G02DCT3 SSOP8/SM8 marking/标记 C02 搜索库存
