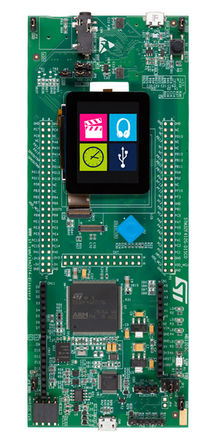

STM32F412G-DISCO

STM32F412G 微控制器开发套件 STM32F412G-DISCO 有助于探索基于高性能 ARM Cortex-M4 内核的 STM32F7 系列微控制器。 该开发套件得益于音频、多传感器支持、图形、安全、视频和高速连接功能，适用于广泛的应用。 Arduino Uno 连接支持提供无限扩展功能，可选择大量专业附加板供您选择。 集成式 ST-LINK/V2-1 为 STM32 提供了嵌入式在线调试器和编程器。### 特点1 MB 闪存和 256 KB RAM 板载 ST-LINK/V2-1 支持 USB 重新计数功能 USB ST-LINK 功能：虚拟 COM 端口、大容量存储和调试端口 1.54 in（240 x 240 像素）电容式触摸薄膜晶体管 TFT 彩色 LCD，带并行接口 串行音频接口 SAI 音频编解码器 两个音频线路插孔，一个用于输入，一个用于输出 立体声扬声器输出 立体声数字 MEMS 麦克风 四个彩色用户 LED “重置”按钮和操纵杆 128-Mbit 四路 SPI Nor 闪存 微型 SD 卡的连接器 USB OTG FS，带微型 AB 连接器 I2C 延长连接器 四个电源选项： ST-LINK/V2-1、USB FS 连接器、Arduino 连接器的 VIN 电源、Arduino 连接器的 5 V 电源 两个用于 MCU 的电源：2.0 V 和 3.3 V Arduino Uno V3 连接器 完整的免费软件，包括各种示例，STM32Cube 封装的一部分 受多种集成开发环境支持 ### STM32F4 系列 32 位 ARM Cortex-M4 微控制器，STMicroelectronics基于 ARM Cortex-M4 的 STM32 F4 系列高性能 MCU，带有 DSP 和 FPU 指令，是行业领先的 STM32 组合向更高性能的扩展。 工作频率高达 180 MHz。多达 2 个 USB 2.0 OTG FS/HS SDIO（安全数字输入输出） USART、SPI、I²C I²S（内部 IC 声音）+ 音频 PLL 16 和 32 位计时器 多达 3 个 12 位 ADC 低电压 1.7 V 至 3.6 V

STM32F412ZG 微控制器

开发套件 有助于探索基于高性能 ARM Cortex-M4 内核的 STM32F4 系列微控制器。该套件允许开发各种应用，得益于音频、多传感器支持、图形、安全、视频和高速连接功能。Arduino Uno 连接支持提供无限扩展，带有大量可供选择的专业护罩。集成式 ST-LINK/V2-1 为 STM32 提供了嵌入式在线调试器和编程器。

• 100MHz STM32F412ZGT6 Cortex-M4F 微控制器，带 1MB 闪存、256KB SRAM

• 板载 128M 位四路 SPI NOR 闪存

• 板载 ST-LINK/V2-1 支持 USB 重新计数功能

• USB ST-LINK 功能：虚拟 COM 端口、大容量存储、调试端口

• 1.54in 240 x 240 像素电容式触摸 TFT 彩色 LCD

• 板载 WM8994 I²S 串行音频 CODEC

• 3.5 mm 音频线路插孔，用于立体声耳机和麦克风

• 单声道扬声器输出

• 板载立体声数字 MEMS 麦克风

• 4 个用户 LED

• 重置按钮

• 4 路拇指操纵杆

• MicroSD 卡插槽

• USB OTG FS，带微型 AB 连接器

• I²C 总线扩展连接器

• 4 个电源选件：ST-LINK/V 2-1、USB FS 连接器、Arduino 连接器 VIN、Arduino 连接器 +5V 电压

• 2 个电源，用于 MCU：+2.0V 和 +3.3V 直流

• Arduino Uno v3 屏蔽管座

• 全面的免费软件，包括多种示例，是 STM32Cube 封装的一部分

• 受多种集成开发环境支持

### STM32F4 系列 32 位 ARM Cortex-M4 微控制器，STMicroelectronics

基于 ARM Cortex-M4 的 STM32 F4 系列高性能 MCU，带有 DSP 和 FPU 指令，是行业领先的 STM32 组合向更高性能的扩展。 工作频率高达 180 MHz。

多达 2 个 USB 2.0 OTG FS/HS

SDIO（安全数字输入输出）

USART、SPI、I²C

I²S（内部 IC 声音）+ 音频 PLL

16 和 32 位计时器

多达 3 个 12 位 ADC

低电压 1.7 V 至 3.6 V
