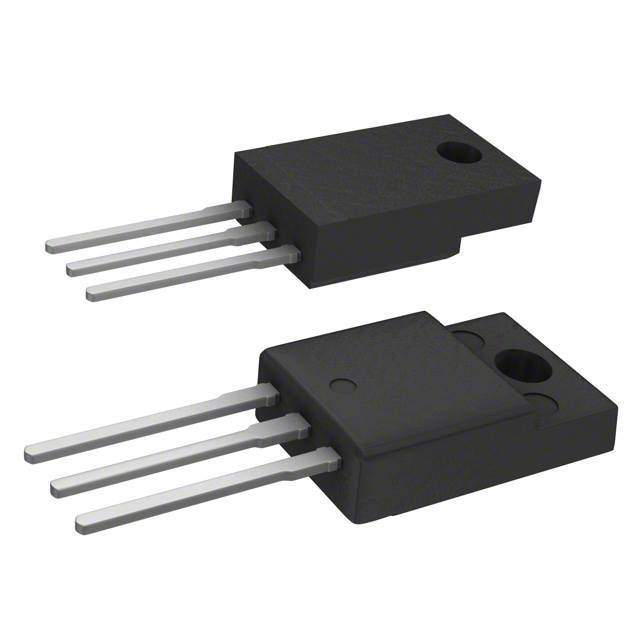

STF24N60DM2

STF24N60DM2

数据手册.pdf

TO-220 整包

N-Channel 600V 18A Tc 30W Tc Through Hole TO-220 Full Pack


得捷:
MOSFET N-CH 600V 18A TO220


立创商城:
N沟道 600V 18A


艾睿:
Trans MOSFET N-CH 600V 18A 3-Pin3+Tab TO-220FP Tube


安富利:
Trans MOSFET N-CH 650V 18A 3-Pin TO-220 FP Tube


富昌:
N-Channel 600 V 0.2 Ω 30 W Flange Mount FDmesh II Plus Power Mosfet - TO-220FP


TME:
Transistor: N-MOSFET; unipolar; 600V; 11A; 30W; TO220FP


Verical:
Trans MOSFET N-CH 600V 18A 3-Pin3+Tab TO-220FP Tube


Win Source:
MOSFET N-CH 600V 18A TO220FP


STF24N60DM2中文资料参数规格
技术参数

通道数 1

针脚数 3

漏源极电阻 0.175 Ω

极性 N-CH

耗散功率 30 W

阈值电压 3 V

漏源极电压Vds 600 V

连续漏极电流Ids 18A

上升时间 8.7 ns

输入电容Ciss 1055pF @100VVds

下降时间 15 ns

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 30W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-220-3

外形尺寸

封装 TO-220-3

物理参数

工作温度 -55℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

STF24N60DM2引脚图与封装图
暂无图片
在线购买STF24N60DM2
型号 制造商 描述 购买
STF24N60DM2 ST Microelectronics 意法半导体 TO-220 整包 搜索库存
替代型号STF24N60DM2
图片 型号/品牌/封装 代替类型 描述 替代型号对比

型号: STF24N60DM2

品牌: ST Microelectronics 意法半导体

封装: TO-220-3 N-CH 600V 18A

当前型号

TO-220 整包

当前型号

型号: STF21NM60ND

品牌: 意法半导体

封装: TO-220FP N-Channel 600V 17A

类似代替

STMICROELECTRONICS  STF21NM60ND  功率场效应管, MOSFET, N沟道, 17 A, 600 V, 0.17 ohm, 10 V, 4 V

STF24N60DM2和STF21NM60ND的区别
